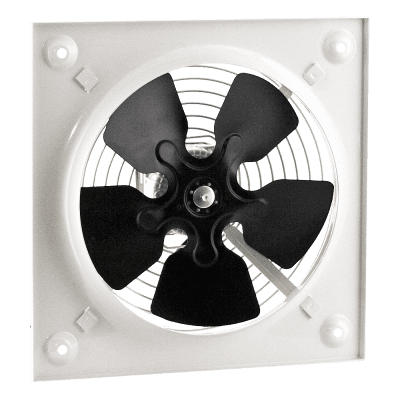

Axiální nástěnný ventilátor HXM

HXM

Axiální nástěnný ventilátor

Axiální ventilátory přizpůsobené pro provoz v jakékoli montážní poloze a určené k větrání prostor s nízkým stupněm znečištění vzduchu, např. garáží, sklepů, podkroví, skladů atd.

Použití

Ventilátor určený pro všechny druhy systémů obecného větrání.

Mezi typické oblasti použití patří:

• větrání sklepů, podkroví,
• větrání velkoobchodů, obchodních prostor,
• větrání skladových objektů.

Konstrukce

• plášť lisovaný z pozinkovaného ocelového plechu, lakovaný epoxidovou barvou (béžová),
• rotor z hliníkového plechu (modely HXM-200 až HXM-350),
• rotor z pozinkovaného ocelového plechu, lakovaný černou polyesterovou barvou (černá barva),
• ochranná ocelová mřížka (na straně sání),
• směr proudění vzduchu motor–oběžné kolo,
• kabel pro připojení k elektrické síti o délce 50 mm (HXM-200 až HXM-350),
• svorkovnice vybavená kondenzátorem (HXM-400).

Elektromotor

• jednofázové motory 230 V, 50/60 Hz,
• stupeň ochrany IP44, třída izolace B (HXM-200 až HXM-350),
• stupeň ochrany IP44, třída izolace F (HXM-400),
• tepelná ochrana vinutí proti přetížení,
• pro regulaci napětí,
• vybaveny napájecím kabelem o délce 50 cm (modely 200–350) a připojovací krabicí (HXM-400).
