Popis, konštrukcia a vlastnosti dverí

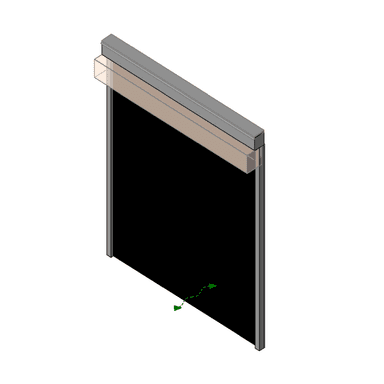

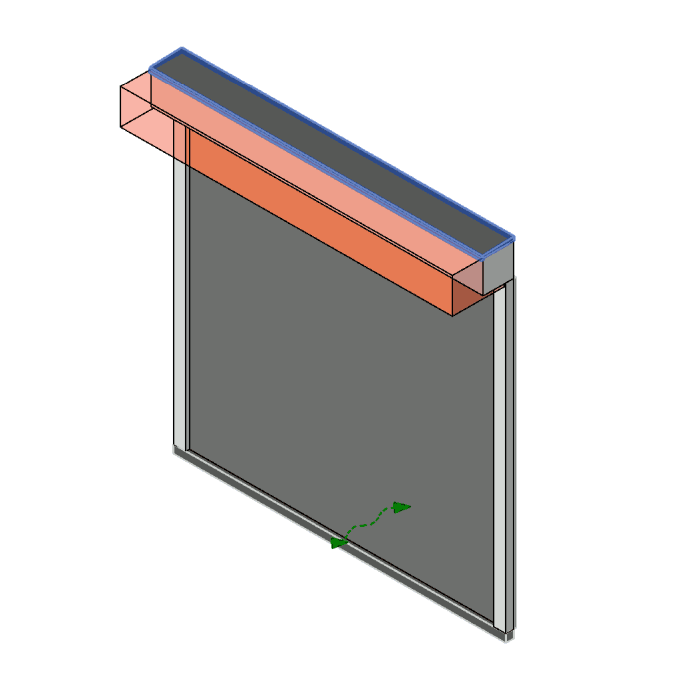

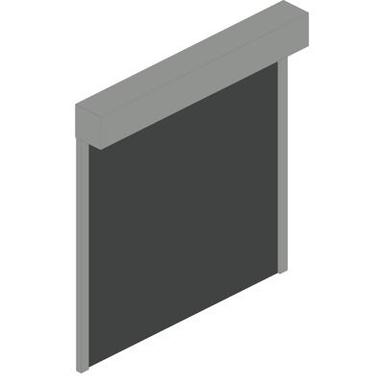

Protipožiarne závesné dvere Marc-Ok sa skladajú z týchto komponentov: závesný plášť, vodiace lišty, navíjací hriadeľ, podpery hriadeľa a pohon typu VIC. Samotný záves pozostáva z troch vrstiev viacvrstvovej tkaniny pre dvere triedy EI60 a z piatich vrstiev pre dvere triedy EI120. Hlavnou zložkou viacvrstvovej plášťovej tkaniny je sklenené vlákno vystužené oceľovým drôtom. Horný okraj plášťa clony je pripevnený k navíjaciemu hriadeľu. Pozdĺž spodného okraja plášťa sa nachádza záťaž brány, ktorá umožňuje jeho správne napnutie (bez záhybov a správne navíjanie), čo zabezpečuje dodatočné vystuženie. Podpery navíjacieho hriadeľa sú pripevnené k plášťu budovy. Navíjací hriadeľ je spolu s konzolami uložený v kryte. Kryt hriadeľa je vyrobený z pozinkovaného oceľového plechu s hrúbkou 0,7 - 1,0 mm. Zvislé hrany krytu sú vybavené vodidlami, ktoré sú vedené v profilových vedeniach. Vedenie v priereze má

rozmer 80 x 120 mm. Vodiaca mriežka je vyrobená z pozinkovaného oceľového plechu s hrúbkou 0,7 mm. Vodiace a kazetové fasády môžu byť vyrobené z pozinkovaného oceľového plechu v troch základných farbách RAL 7035, 7016, 9002 a 9010. Existuje možnosť inej farby alebo povrchovej úpravy z nehrdzavejúcej ocele. Na požiadanie existuje možnosť dymotesného variantu alebo pripojenia širokej škály elektrického príslušenstva, ako je požiarny poplachový systém, monitorovanie polohy dverí alebo kontrola prístupu. Menšie dvere môžu byť namiesto elektrického pohonu a detektorov pripojených k systému SAP vybavené tepelným spúšťačom tavnej poistky a bezpečnostným systémom, ktorý vďaka pružinovému odpruženiu navíjača zabraňuje príliš prudkému pádu závesu, ktorý by mohol predstavovať riziko úrazu.

Aplikácia

Flexibilné protipožiarne závesy Marc-Ok sú určené na oddelenie požiarnych úsekov v súlade s platnými predpismi o požiarnej bezpečnosti v budovách a mimo nich a na trasách dopravných systémov.

Vďaka nízkej výške nadpražia potrebnej na inštaláciu je záves ideálny pre deliace steny budov, najmä podzemných garáží a nákupných centier, kde je dôležitý každý centimeter podlahovej plochy a rozmery dverí sú minimalizované. Pri vonkajších umiestneniach existuje možnosť montáže na dištančné konzoly, ktoré kompenzujú výskyt tepelných mostov.

Marc-Ok sú flexibilné požiarne uzávery a vďaka veľmi vysokej triede požiarnej odolnosti sa môžu úspešne používať ako alternatíva k pasívnej požiarnej ochrane pri väčších inštalačných podmienkach. Môžu sa inštalovať aj spolu s dverami alebo roletami bez požiarnej odolnosti.

Zásady fungovania

V prípade elektricky poháňaných závesných dverí sa záves navíja na hriadeľ a otvára sa pomocou brzdy alebo samosvorného prevodu. V prípade signálu požiarneho nebezpečenstva sa záves uvoľní a presunie sa do zatvorenej polohy.

Závesné dvere Marc-Ok so šírkou a výškou maximálne 2,5 m nevyžadujú elektrický pohon. Dvere sa potom ovládajú tepelným spúšťacím mechanizmom s tavnou poistkou, ktorý sa uvoľní pri teplote približne 74 °C a záves sa rozvinie a uzavrie požiarnu zónu. Torzná pružina v hriadeli zabezpečuje konštantnú rýchlosť zatvárania a opätovné otvorenie brány si nevyžaduje ďalšie komponenty, ako sú kľuky. Je možné vyrobiť dvere s neštandardnými rozmermi a dvere s rozšírenými technickými parametrami - po individuálnej konzultácii.

ĎALŠIE VYBAVENIE

- možnosť vyhotovenia v dymotesnej triede Sa a S200 podľa PN-EN 13501-2:2016, - možnosť vyhotovenia v nevýbušnom prevedení podľa PN-EN, ATEX - možnosť pripojenia širokej škály elektrického príslušenstva, napr.

systémy požiarnej signalizácie, monitorovanie polohy dverí, systémy kontroly vstupu, - ústredňa požiarnej signalizácie s vyrovnávacím napájaním, pripravená na spoluprácu s objektovým systémom požiarnej signalizácie a/alebo miestnymi detektormi dymu/teploty - prvky elektrického vybavenia môžu byť k dispozícii v sade s ústredňou požiarnej signalizácie:
ústredňa, hlásiče [dymu, teploty, dymu/teploty], signalizátor [akustický, optický, optický/akustický], detektor otvorenia a/alebo zatvorenia - obsluha s gravitačným pádom alebo s možnosťou ručného zdvíhania
