Kanály s rovným dnem

Slouží k odvodu nečistot z podlahové plochy a jejich odvádění do kanalizace. Odvodňovací systémy tohoto typu se používají v potravinářském průmyslu (pivovary, mlékárny, masokombináty, jatka) a v chemickém průmyslu.

TECHNOLOGIE VÝROBY

Žlabové kanály se vyrábějí v široké škále rozměrů a tvarů. K výrobě standardně používáme plech o tloušťce 2 [mm] z oceli 1.4301 (AISI 304) a 1.4404 (AISI 316L). Sklon žlabu je vytvarován v jeho dně a činí nominálně 0,5 %. V případě potřeby je možné velikost sklonu upravit. Pro usnadnění montáže je každý žlab vybaven vyrovnávacími šrouby a kotevními prvky. Ty umožňují správně vyrovnat odvodnění a ukotvit jej k podlaze (z tenkého betonu).

VÝHODY KANÁLŮ

• odvádějí velké množství vody spolu s nečistotami z podlahy,

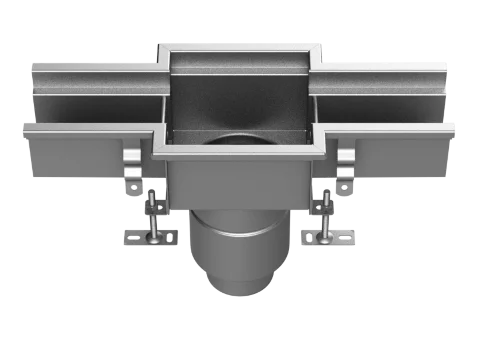

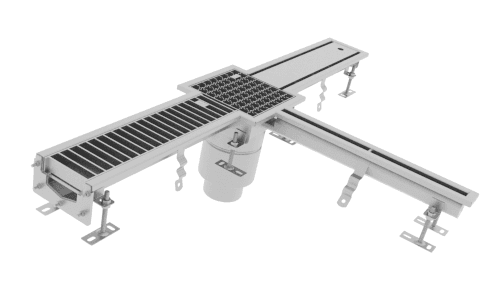

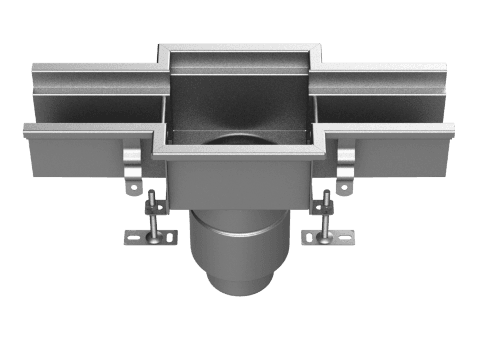

• lze je libovolně konfigurovat a spojovat v požadovaném úhlu s jinými žlabovými nebo štěrbinovými kanály,
• je možné použít různé typy roštů,

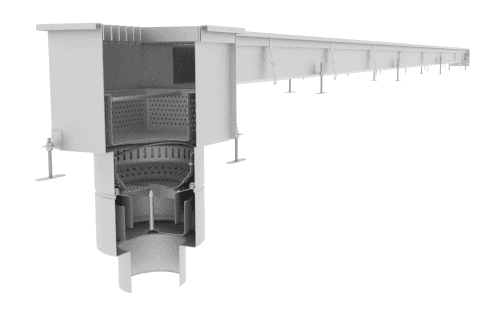

• snadný přístup pro čištění (zaoblené vnitřní rohy, vyjímatelné mřížky, sběrný koš se sifonem),

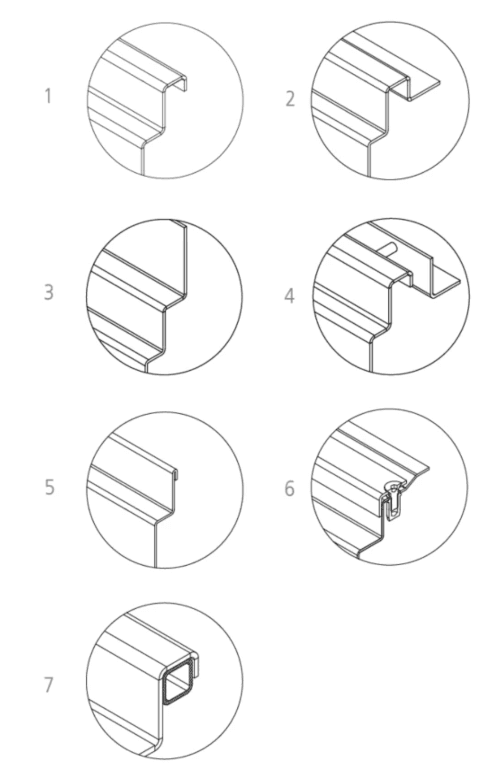

• provedení okraje lze přizpůsobit typu podlahy (dodatečné ohyb pod dlaždice, úhelník pro vytvoření dilatační spáry).

PROJEKTOVÉ OZNAČENÍ

Žlab se označuje podle jeho vnější šířky (S150, S200, S220, S600 atd.).

PŘÍKLAD

S150 – označuje žlab s vnější
šířkou 150 [mm]. U kanálu S150 bude šířka mřížky činit
107 [mm] a hydraulická šířka Sh = 78 [mm]. Při stanovování parametrů odvodnění jsou základními vodítky: množství odváděných nečistot / druh zatížení.

ROŠTY

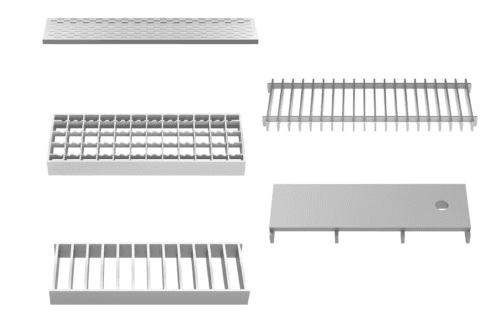

V současné době se jako kryt nejčastěji používá hygienický žebříkový rošt. Kromě tohoto řešení můžeme nabídnout také deskové, děrované plechové a mřížkové rošty. V nabídce jsou k dispozici rošty s různými parametry.

O výběru roštu rozhoduje místo instalace kanálu s ohledem na třídu zatížení a funkčnost. V místech s intenzivním provozem vysokozdvižných vozíků se doporučuje instalace žebříkové nebo deskové mřížky, zatímco v případě velkého množství odváděné vody je vhodné použít žebříkovou nebo mřížkovou mřížku.
