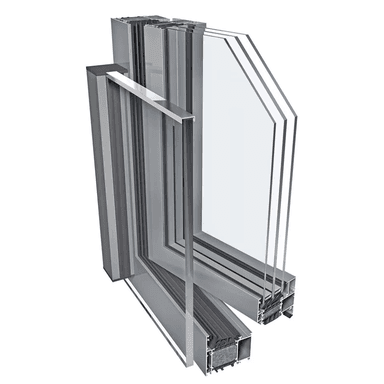

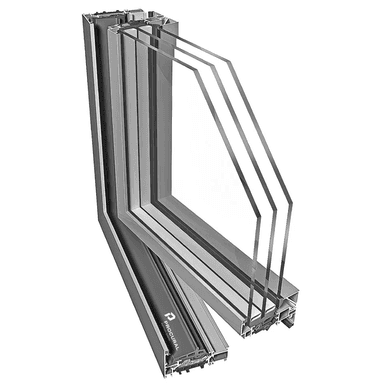

Balkonové dveře pro okenní a dveřní systém PE78N
Charakteristika
Tříkomorový tepelně izolovaný systém určený k výrobě dveřních konstrukcí.
- konstrukce profilů v jedné rovině (vůle v drážce – 18 mm)
- tmelicí lišty do drážky podle normy Euro
- profilované tepelné vložky o šířce 34 mm
- snadné spojení dveří s vitrínou pomocí speciálně navržených, kompatibilních profilů
- dveřní křídla v jedné rovině s rámem
- možnost výroby konstrukcí velkých rozměrů
- mnoho rohových spojů
- velká volnost při výběru různých typů kování
- různé varianty tepelné izolace v závislosti na použitých izolačních vložkách: PE78N+, PE78NHI
Technické parametry
Hliníkové
profily EN AW-6060 T66 podle normy PN-EN 573-3, stav T66 podle normy PN-EN 515, Al Mg Si 0,5, F22 podle norem DIN 1725 T1, DIN 17615 T1
Těsnění
ze syntetického kaučuku EPDM podle normy 7863 a prováděcí normy podle ISO 3302-01, E2
Hloubka zárubně
78 mm
Hloubka křídla
78 mm
Maximální rozměry křídla
: šířka 1400 x výška 3000 mm
Maximální hmotnost křídla
280 kg
Výplně
: Jednoduchá skla, izolační skla nebo neprůhledné panely o tloušťce: 17–61 mm
Prodyšnost –
třída 4
Vodotěsnost
1050 Pa
Odolnost proti zatížení větrem
třída C2/B3
Tepelná
izolace pro PE78N: Uf od 2,1 W/m²K, Ud od 1,1 W/m²K (vypočítáno pro dveře: šířka 1230 x výška 2180 mm, Ug = 0,5 W/m²K, dvoukomorové sklo)
pro PE78NHI: Uf od 1,5 W/m²K, Ud = 0,93 W/m²K (vypočteno pro dveře: šířka 1230 x výška 2180 mm, Ug = 0,5 W/m²K, dvoukomorové sklo)
Způsoby povrchové
úpravy: Práškové lakování polyesterovými barvami splňujícími požadavky normy Qualicoat, výběr barev z palety RAL; eloxování v přírodním provedení i barevné – splňující požadavky normy Qualanod; lakování v „barvě“ dřeva – povrchová úprava splňuje vysoké požadavky na ochranu proti korozi.
Odolnost proti vloupání
třídy RC2, RC3 podle normy PN-EN 1627
Schválení a certifikáty kvality
– Předběžné typové zkoušky podle normy PN-EN 14351-1 + A1
