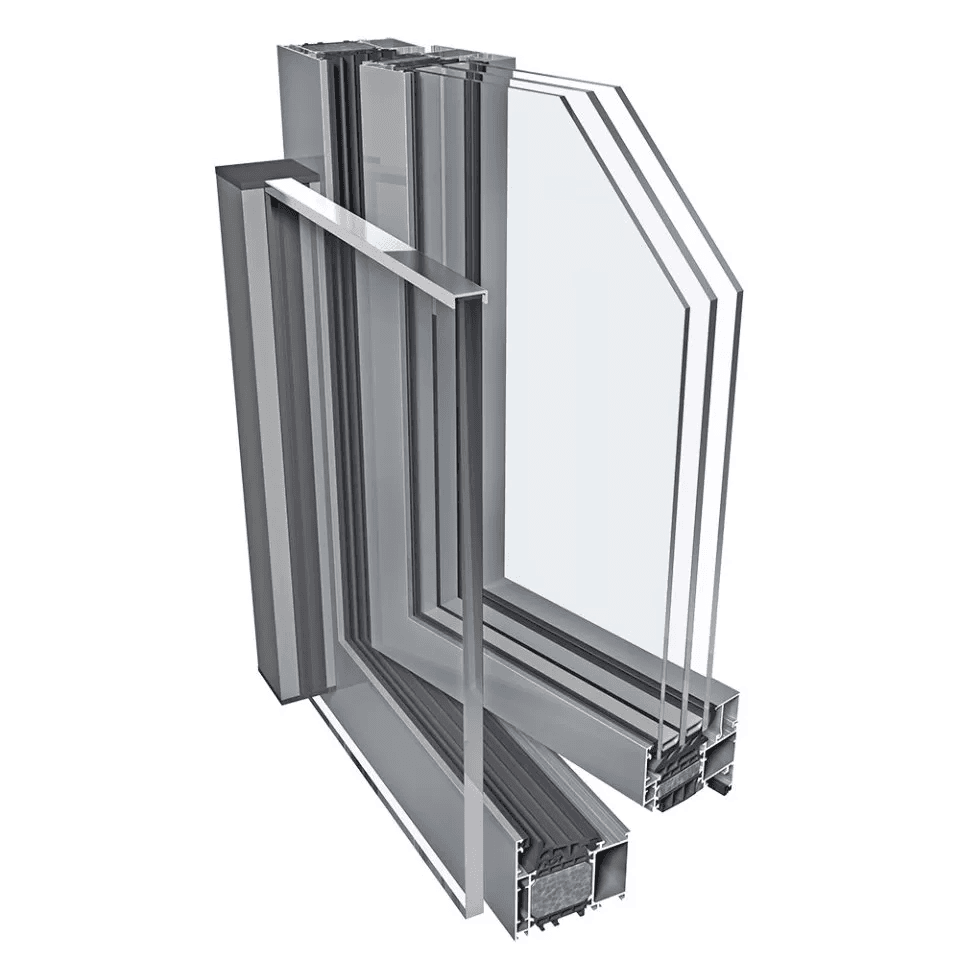

Okna s balustrádou pro okenní a dveřní systém PE78N

Charakteristika

Sada výrobků určená k montáži zábradlí typu portfenetr se skleněným výplněm systému PROCURAL FB51 na hliníkových okenních a fasádních systémech PROCURAL.

Charakteristika

• možnost výroby konstrukcí sloužících jako ochrana proti vypadnutí, určených pro použití v oknech typu portfenetr montovaných ve výlohách a fasádách,
• systém FB51 se vyznačuje lehkou konstrukcí, jednoduchou montáží a univerzálností, možností výroby jedno- a dvoupolových konstrukcí
• systém je plně kompatibilní s celou škálou fasádních krytů systému PROCURAL PF152
• Upevnění v ose sloupu fasády – dosáhneme tak ničím nepřerušované, souvislé linie krytu sloupu
• na výběr jsou 3 typy ocelových systémových upevňovacích prvků: šrouby, vruty, nýty
• díky možnosti použití různých zasklívacích sestav z tvrzeného a laminovaného skla: ESG55.4, ESG66.4, ESG88.4, ESG1010.4. Skleněnou výplň lze zvolit* v závislosti na: požadované šířce a výšce skleněné výplně. Vnější rozměry sad tvrzeného a vrstveného skla (4 fólie PVB), které tvoří výplň zábradlí, se musí pohybovat v rozměrových rozmezích popsaných níže:
• • šířka skleněné výplně – od 500 mm do 2000 mm,
  • výška skleněné výplně – od 1000 mm do 1350 mm.
• Možnost použití systému jako ochrany ploch zařazených do kategorií použití A, B nebo C1–C4 podle normy PN-EN 1991-1-1:2004. Již dnes mohou oprávnění výrobci splnit platné právní požadavky a označovat zábradlí značkou

* Správný výběr sestavy a výplně by měla provést osoba s odpovídajícími zkušenostmi a oprávněními, přičemž je třeba zohlednit všechny možné vnější a technologické faktory, podmínky montáže, projektovou specifikaci objektu, zatížení působící na zábradlí a další faktory, které mohou mít vliv na únosnost a trvanlivost hotového výrobku. Povolení k uvedení na trh na základě čl. 10 odst. 1 zákona o stavebních výrobcích. Kromě technického návrhu, který musí být schválen projektantem objektu. Výrobce musí vypracovat dokument DTR, v němž bude stanoven rozsah technických prohlídek a četnost jejich provádění.

Technické parametry

Hliníkové
profily EN AW-6060 T66 podle normy PN-EN 573-3, stav T66 podle normy PN-EN 515, Al Mg Si 0,5, F22 podle norem DIN 1725 T1, DIN 17615 T1

Těsnění
ze syntetického kaučuku EPDM podle normy 7863 a prováděcí normy podle ISO 3302-01, E2
