Jest skutkiem decyzji podjętych wcześniej: geometrii, detalu, mocowania, pracy materiału i właściwie dobranych rozwiązań użytkowych.

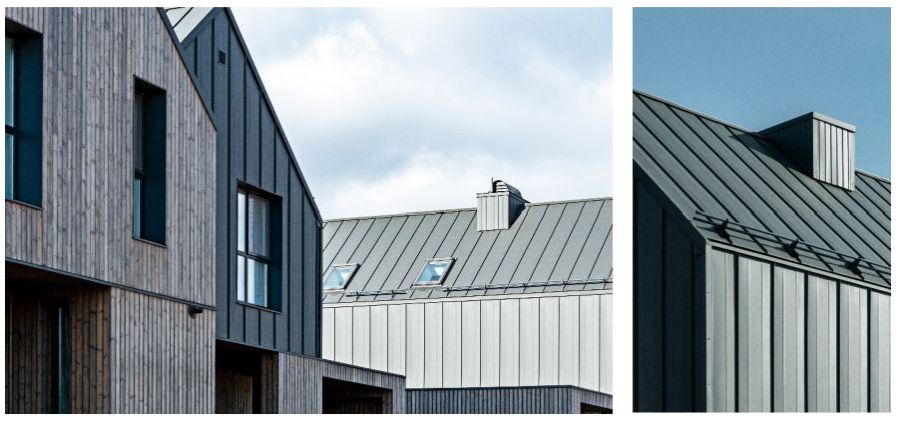

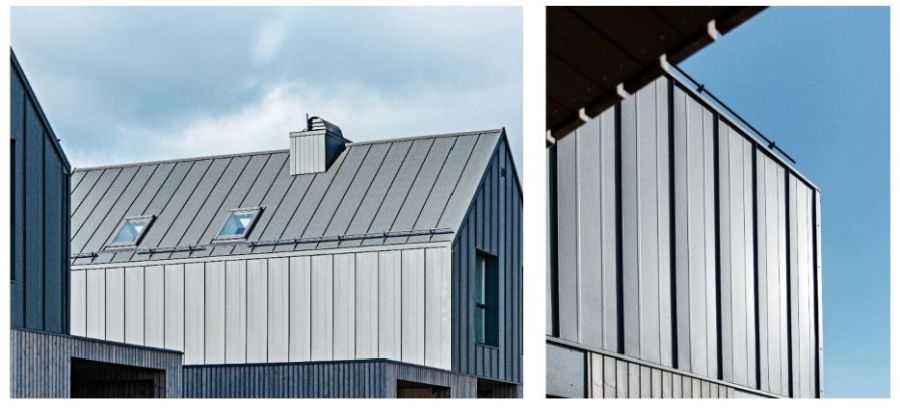

Dach i elewacja z PHR Revolution 355 | 560 mogą być projektowane jako jeden rytm materiałowy.
Dla architekta oznacza to spójność formy i przewidywalny detal.
Dla inwestora - większą kontrolę nad czasem realizacji, trwałością i późniejszym komfortem użytkowania.

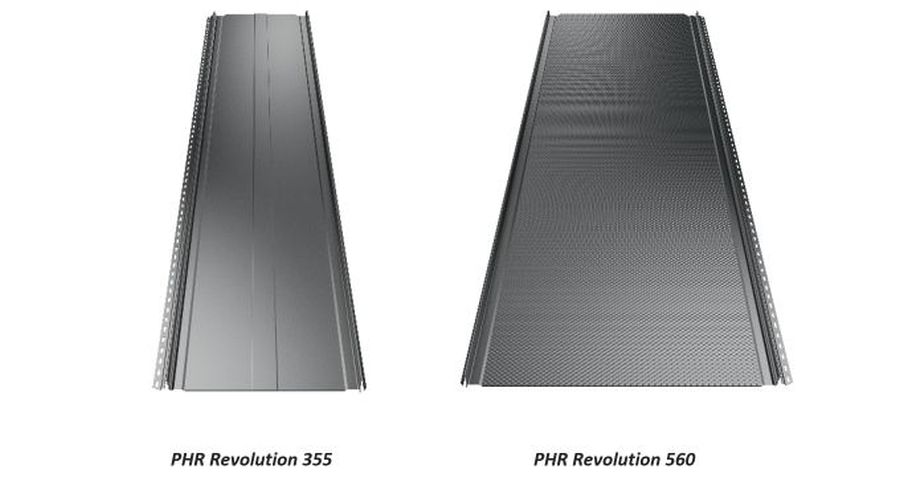

PHR Revolution 355 | 560 - skala, rytm, parametry
|
Parametr |
PHR 355 |
PHR 560 |
|
Szerokość całkowita |
355 mm |
560 mm |
|
Szerokość krycia |
320 mm |
525 mm |
|
Wysokość rąbka |
23 mm |
27 mm |
|
Grubość blachy |
0,5 / 0,7 mm |
0,5 / 0,7 mm |
|
Długość arkuszy |
0,5-11 m |
0,5-11 m |
|
Minimalny spadek dachu |
8° |
8° |
|
Rytm architektury |
gęstszy, bardziej dynamiczny |
szerszy, spokojniejszy |
|
Wykończenia panelu |
płaskie, molet, mikrofala, trapez 1, 2 i 4 |
płaskie, molet, mikrofala, trapez 1, 2 i 4 |
|
Obróbki blacharskie |
płaskie, molet, mikrofala |
płaskie, molet, mikrofala |
Bezpieczeństwo dobrze zaprojektowane. Spokój w projekcie i realizacji
|
Element |
Co robi system |
Dlaczego to ważne |
|

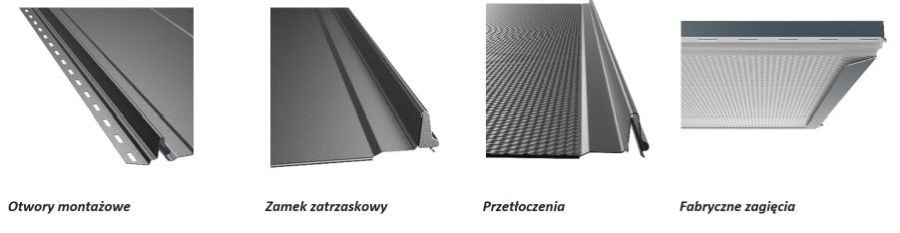

Zamek, |
Zamek zatrzaskowy opracowany na podstawie testów, |
Powtarzalny i przewidywalny sposób wykonania połączenia arkuszy. |
|
Mocowanie |
Wkręty montażowe pracują w otworze zamku, |
Czysty detal oraz możliwość prawidłowej pracy termicznej arkusza. |
|
Krawędź połaci |
Fabrycznie przygotowane zagięcie przedniej krawędzi panelu wspiera prawidłowe wykończenie okapu, ogranicza ryzyko podciekania i pozwala uzyskać czystszy detal |
Jeden detal wspiera szczelność, estetykę i tempo wykonania. |
|
Obróbki |
Obróbki dostępne w wykończeniu płaskim, |
Spójny detal dachu i elewacji. |
Architekt. Inwestor. Jeden system. Dwie perspektywy.
|
Architekt | Studio projektowe |
Inwestor | Developer |
|
• 8° minimalnego spadku, 0,5/0,7 mm, |
• fabryczne zagięcia usprawniają montaż, |
|
• ciągłość materiałowa dachu i elewacji |
• do 40 lat gwarancji w wybranej powłoce: |
|
• mocowanie prowadzone w zamku: |
• SOUNDCONTROL ograniczenie hałasu nawet o 34% |
|
• komfort akustyczny |
• jeden styl dachu i elewacji to prostsza koordynacja projektu i zamówień |
|
• wykończenia paneli: płaskie, molet, mikrofala oraz trapez 1, 2 i 4 - dodatkowe narzędzie do kształtowania rytmu i struktury bryły |
• obróbki w wykończeniu płaskim, molet i mikrofala ułatwiają zachowanie spójnego charakteru dachu |
Komfort projektuje się od początku
|
Ryzyko / obawa |
Rozwiązanie |
Jak komunikować |
|

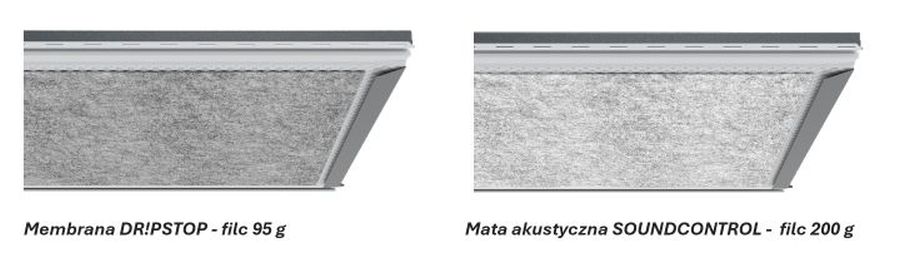

Hałas. |
SOUNDCONTROL |
W obiektach mieszkalnych i wszędzie tam, gdzie komfort akustyczny jest istotny, warto przewidzieć matę już na etapie specyfikacji. Zastosowanie maty SOUNDCONTROL to ograniczenie hałasu nawet o 34%. |
|
Kondensacja pary wodnej. |
DR!PSTOP |
To nie uniwersalny dodatek do każdego dachu. |
SOUNDCONTROL i DR!PSTOP uzupełniają dobry projekt dachu; nie zastępują poprawnej wentylacji, izolacji ani właściwego układu warstw, ale je wspierają.
Zanim zamkniesz projekt dachu - sprawdź:
- Sprawdź geometrię połaci i minimalny spadek 8°.
- Uwzględnij strefy wiatrowe i śniegowe oraz rozkład sił w konstrukcji - sposób mocowania paneli musi wynikać z projektu i instrukcji.
- Zaprojektuj możliwość pracy termicznej blachy: nie blokuj arkuszy sztywnym mocowaniem.
- Doprecyzuj okap, kalenicę, kosz, wiatrownice, przejścia i połączenie dachu z elewacją.
- Dobierz wykończenie paneli (płaskie, molet, mikrofala, trapez 1, 2 lub 4) oraz obróbek (płaskie, molet, mikrofala) do zamierzonego charakteru dachu i elewacji.
- Zdecyduj o SOUNDCONTROL i DR!PSTOP na etapie specyfikacji, jeśli funkcja budynku tego wymaga.
- Dobierz powłokę do środowiska i oczekiwanej trwałości; aktualna oferta przewiduje gwarancje do 40 lat na wybrane warianty.
Bezpieczeństwo dobrze zaprojektowane
PHR Revolution 355 | 560 pozwala połączyć czysty detal architektoniczny z rozwiązaniami, które porządkują montaż, pracę termiczną, szczelność i komfort użytkowy. Bezpieczeństwo nie musi być osobnym argumentem dodanym do projektu. Może wynikać z niego od początku.
|
Projektujesz dach lub elewację? |
Strefa projektanta i materiały do pobrania:
Uwaga: gwarancje zależą od modelu, powłoki i aktualnych warunków producenta.
W materiałach kampanii użyto sformułowania „do 40 lat” zgodnie z aktualnymi kartami produktu HANBUD.
Support Techniczny HANBUD
Firma HANBUD zapewnia pełne wsparcie inżynieryjne dla pracowni architektonicznych, biur projektowych oraz wykonawców na każdym etapie inwestycji - od doradztwa technicznego po indywidualne dopasowanie dostaw do harmonogramu budowy.
