Opis produktu
System EW-ECO - jednościenny system odprowadzania spalin składający się z gładkościennych rur i kształtek wykonanych ze stali kwasoodpornej o grubości minimalnej 0,5mm. System może współpracować ze wszystkimi standardowymi urządzeniami grzewczymi z otwartą komorą spalania, w podciśnieniu w trybie suchym lub mokrym, opalanymi gazem, olejem lub drewnem w paleniskach otwartych. Może on być również stosowany jako instalacja wentylacyjna. Powinien być instalowany w szachtach kominowych lub jako przyłącze między urządzeniem grzewczym a kominem. System EW-ECO dostępny jest w zakresie średnic 60-300mm (opcjonalnie do 1000mm). Wszystkie spawy wzdłużne są wykonane plazmowo w osłonie gazów formujących lub laserowo. Elementy łączone są wtykowo za pomocą kielichów. System EW-ECO przeznaczony jest do zabezpieczenia kominów ceramicznych przed destrukcyjnym działaniem kondensatu ze spalin.
Zakres zastosowania - jako wkład kominowy lub połączenie komina z urządzeniem grzewczym np. otwarte kominki, piece kaflowe, kotły na pellet, piece piekarnicze, kotły na gaz i olej, nagrzewnice gazowe i olejowe oraz kanały wentylacji grawitacyjnej lub wymuszonej.
Jednościenny system odprowadzania spalin EW-ECO jest kompatybilny ze wszystkimi systemami firmy JEREMIAS z wyłączeniem rozwiązań przeznaczonych do wysokiego nadciśnienia EW-KL, DW-KL oraz przyłączy kominowych FERROLUX.
W celu połączenia tych systemów konieczne jest zastosowanie złączek przejściowych. Poprawne zaprojektowanie i montaż gwarantuje długoletnią i bezawaryjną pracę systemów kominowych JEREMIAS.

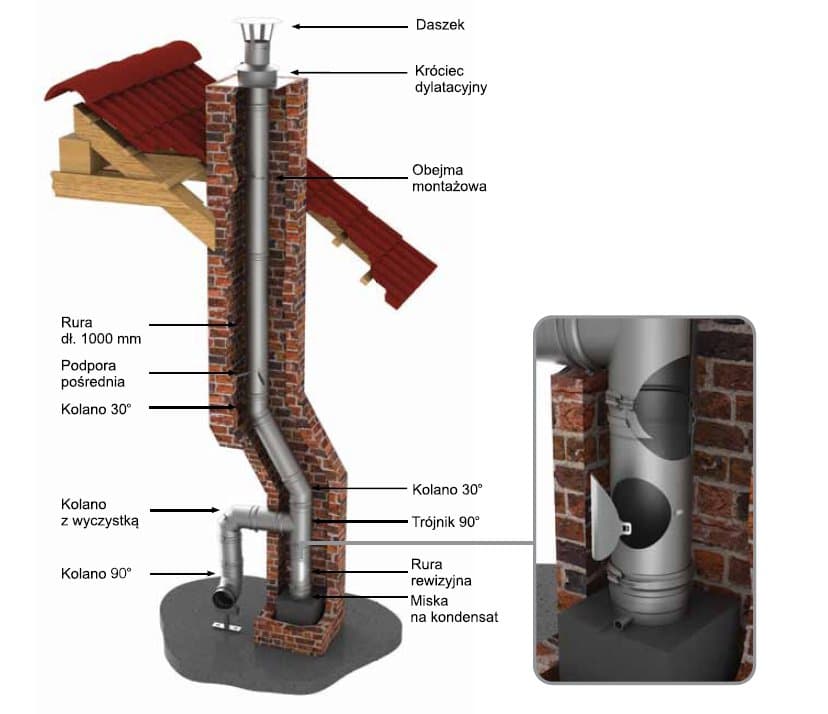

Przykład montażu
System EW-ECO montowany jako wkład kominowy w szachcie, może być posadowiony bezpośrednio na misce na kondensat, na której kolejno montuje się wyczystkę (rurę rewizyjną), dodatkowo otwór rewizyjny w szachcie zamyka się kratką wentylacyjną lub drzwiczkami, następnym elementem jest trójnik z wyjściem 90° lub 45°, który umożliwia połączenie czopucha kotła z częścią pionową komina.
Na trójniku montuje się elementy długościowe, rury standardowo wykonywane w długościach 1000, 500 i 250 mm, dodatkowo w celu wycentrowania wkładu w szachcie jeżeli jest to konieczne stosuje się obejmy montażowe. W przypadku zastosowania odsadzek należy pamiętać o zaleceniach Polskiej Normy PN-B-10425:1987.
Do dyspozycji mają Państwo kolana 15°, 30° i 45°, należy pamiętać również o konieczności odciążenia kolan np. podporą pośrednią a na skośnych elementach zastosowaniu opasek zaciskowych. Elementem wieńczącym komin jest króciec dylatacyjny, wyposażony w kołnierz przeciwdeszczowy umożliwiający jednocześnie wentylację komina. Jeżeli z obliczeń wynika, że niezbędne jest izolowanie przewodów spalinowych, należy wykorzystać do tego celu powłokę izolacyjną JEREMIAS, standardowo wykonaną z prasowanej wełny mineralnej o grubości 20 mm i długości 1000 mm, stosowanie izolacji poprawia pracę komina zmniejszając jednocześnie ilość powstającego w nim kondensatu.
Do połączenia części pionowej z czopuchem można wykorzystać elementy długościowe - rury o długościach 1000, 500 i 250 mm lub nastawne teleskopy, kolana 15°, 30°, 45°, 87°, 90° kolana z wyczystką 90°, kolana regulowane, rury odwadniające czy pomiarowe umożliwiające regulację palnika kotła.
Dane techniczne
Wykaz elementów
| Nazwa | Jednostka | Wartość |
|---|---|---|
| Złączka króćca kotła | TN0632 | |
| Kratka wentylacyjna okrągła 130mm | FU85130 | |
| Naczynie na sadzę zamknięte | TN06551 | |
| Króciec dylatacyjny | TNEW0626 | |
| Drzwiczki 210x140mm z króćcem 60mm | FU0960 | |
| Drzwiczki 210x140mm | FU13 | |
| Kolano sztywne 87° z wyczystką | TN0623 | |
| Trójnik 45 | TN0616 | |
| Rura teleskopowa 370-550mm | TN06114 | |
| Przedłużenie do FU13 | FU11 | |
| Kolano regulowane 0-90° skręcane | TN06101E | |
| Opaska zaciskowa | FU45 | |
| Wspornik ścienny odl. od ściany 50mm | VL09 | |
| Podpora pośrednia | FU312 | |
| Rura 1000mm | TN0602 | |
| Kolano 87° | TN0622 | |
| Daszek | TN28 | |
| TN0604 Rura 250mm | TN0604 | |
| TN0603 Rura 500mm | TN0603 | |
| Podłączenie regulatora ciągu | TN0634 | |
| Rura z rewizją, praca w podciśnieniu (wyczystka | TN0668 | |
| Trójnik 90° z wyjściem nominalnym | TN0615 | |
| Wspornik ścienny przestawny 50-360mm | VL293 | |
| Kolano 30° | TN0618 | |
| Króciec dylatacyjny z kołnierzem | TN0625 | |
| Kolano 90° | TN0629 | |
| Kołnierz | FU72 | |
| Blachy konsoli z płytą fundamentową wsporników pośrednich | TN06379 | |
| Rura 1000mm z uchwytami montażowymi | TN0605 | |
| Rura pomiarowa z dwoma króćcami 1/2" | TN06543 | |
| Obejma montażowa | FU40 | |
| Kolano 45° | TN0619 | |
| Miska na kondensat z rurką odpływową | TN01 |
Dokumentacja
Pliki
Zaczekaj, mamy tego więcej
Zobacz grupę produktówPolecane tego producenta
Zobacz wszystkieSystem EW-ECO
Przykład montażu

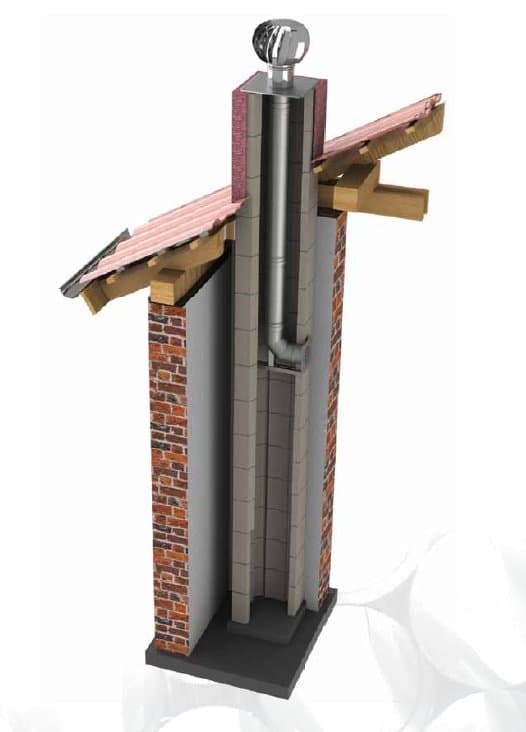

Przykład zastosowania systemu EW-ECO jako komin wentylacji grawitacyjnej
