Opis produktu

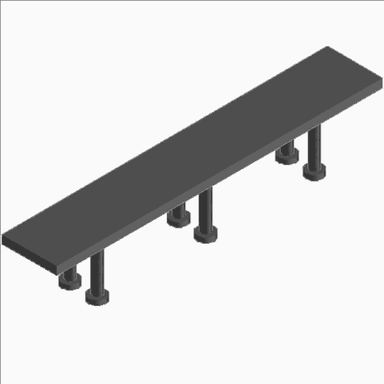

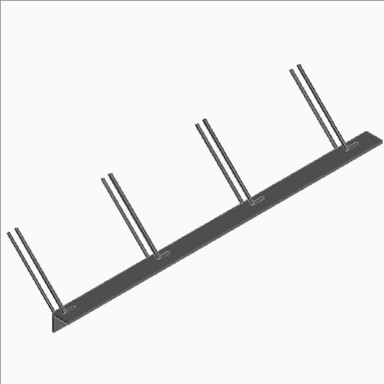

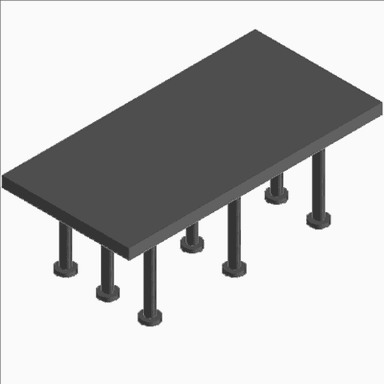

Płyty kotwiące JPL
Produkt stosowany przy dużych obciążeniach, przy małych odległościach od brzegu do środka elementu konstrukcyjnego.
Beton należy zbroić
Zasady stosowania
Nośności płyt kotwiących obliczone zostały dla obciążeń statycznych. Dla obciążeń dynamicznych i zmęczeniowych, należy zastosować wyższe wskaźniki bezpieczeństwa. Podane nośności uwzględniają 20 mm mimośród spowodowany procesem produkcji oraz tolerancjami przy montażu. Większe mimośrody kotwienia muszą zostać uwzględnione przy projektowaniu płyt. Możliwość użycia stali S355J0 należy sprawdzić indywidualnie dla poszczególnych przypadków.
Metoda produkcji
Płyty - Cięcie na gorąco lub mechnicznie
Pręty żebr. - Cięcie mechniczne
Spawanie MAG ręcznie lub maszynowo
Powłoka kryjąca - piaskowane (SA 2½) wraz z powłoką antykorozyjną A40μm, powłoka
epoksydowa lub ocynkowane
Klasa spawu C (SFS-EN 25817)
Dane techniczne
Parametry
| Nazwa | Jednostka | Wartość |
|---|---|---|
| ± 5 | mm | Wzajemne umieszczenie kotew |
| ± 15 | mm | Tolerancja montażowa |
| K30-2 | Nominalna klasa betonu | |
| ± 5 | mm | Całkowita wysokość |
