BSP KW4 PAS - SYSTEM DO ELEWACJI WENTYLOWANEJ - PASYWNY PODKONSTRUKCJI

System pasywny BSP KW4 PAS - Opis techniczny

1.      SYSTEM

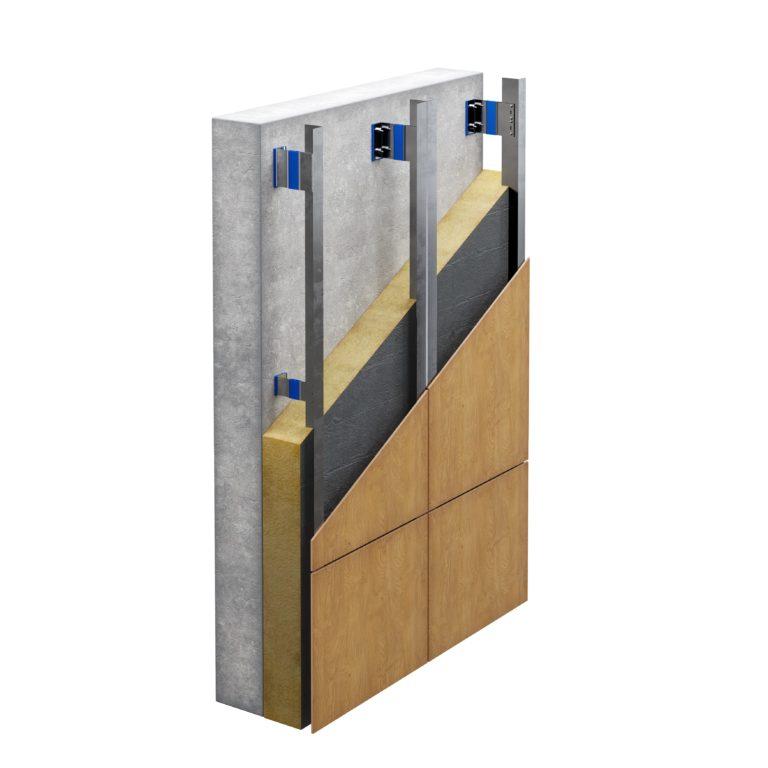

System podkonstrukcji pasywnej BSP KW4 PAS jest uniwersalnym systemem podkonstrukcji do mocowania wielu różnych rodzajów okładzin na elewacji zewnętrznej w technologii elewacji wentylowanej. System składa się z konsol pasywnych BSP KW4 PAS oraz pionowych profili aluminiowych, najczęściej BSP KWR1 i KWR2. Wszystkie aluminiowe elementy systemu BSP KW4 PAS są produkowane z tłoczonego aluminium stopu EN AW 6060 T66 lub EN AW 6063 T6.

2.     KONSOLE

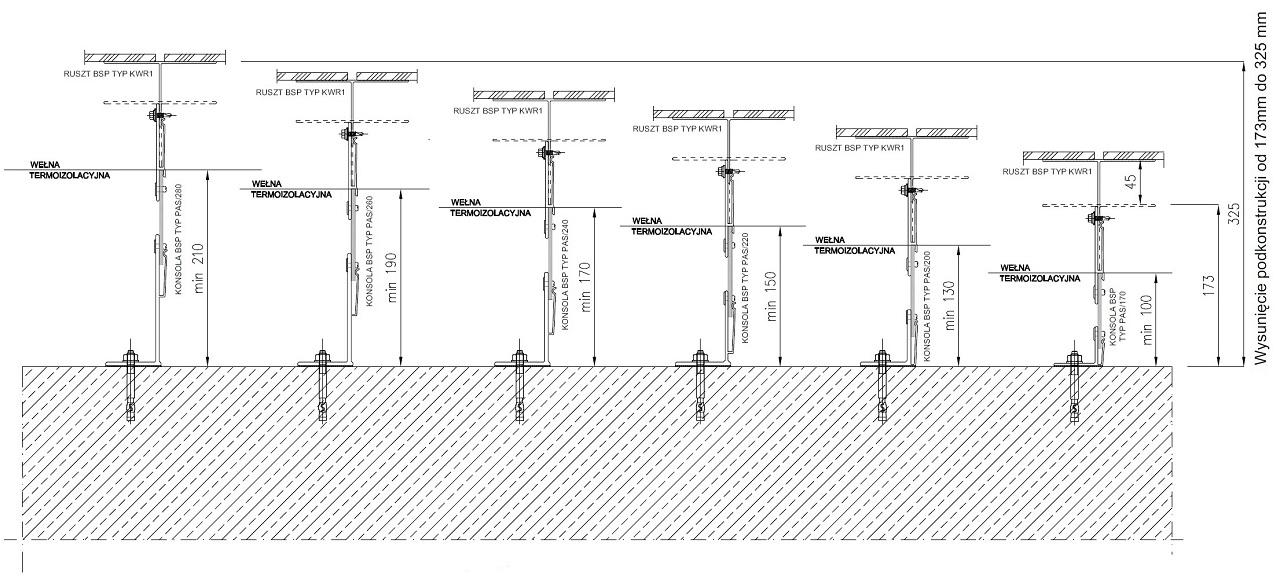

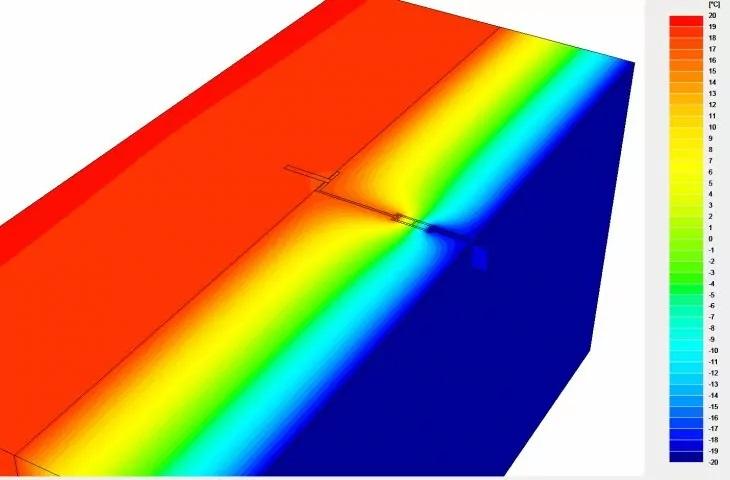

Konsole pasywne BSP KW4 PAS zostały zaprojektowane z myślą o zaostrzających się przepisach dotyczących parametrów izolacyjności termicznej przegród zewnętrznych. Elementy te pełnią funkcję konstrukcyjną, przenosząc obciążenia pionowe oraz poziome z elewacji na konstrukcję budynku. Rozróżnia się dwa rodzaje konsol: nośne przenoszące zarówno obciążenia pionowe jak i poziome, mocowane na dwie kotwy oraz wiatrowe przenoszące jedynie siły poziome, mocowane na jedną kotwę. Specjalnie zaprojektowany kształt konsol oraz odpowiednio dobrane materiały, z których są one produkowane, pozwalają na uzyskanie stosunkowo dużej nośności przy jednoczesnym zachowaniu bardzo korzystnych parametrów izolacyjnych. Dzięki zastosowaniu konsol pasywnych BSP można znacznie zniwelować efekt „mostków cieplnych” na elewacji zewnętrznej w warstwie termoizolacji.

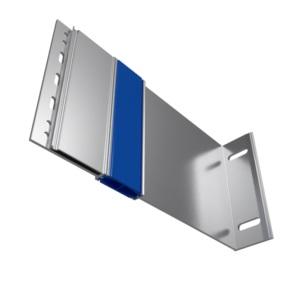

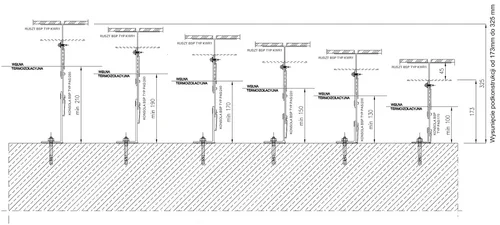

Konsola KW4 PAS złożona jest z elementów aluminiowych oraz przekładki komorowej z tworzywa sztucznego o bardzo dobrych parametrach termoizolacyjnych. Komory przekładki mieszczą się w warstwie wełny termoizolacyjnej tworząc niewentylowaną przestrzeń powietrzną, co również wpływa korzystnie na izolacyjność termiczną. Przekładka jest zaciskana w gniazdach elementów aluminiowych i tym samym połączona z nimi w sposób trwały. Konsole posiadają specjalnie zaprojektowaną kieszonkę o gr. 1,5 mm w znacznym stopniu ułatwiającą mocowanie profili oraz ustawianie ich płaszczyzny. Otwory w konsolach do mocowania profili zapewniają możliwość ich swobodnej rozszerzalności termicznej. Do mocowania konsol do konstrukcji budynku stosuje się elementy kotwiące dobrane na podstawie obliczeń statycznych. Pod konsole stosuje się specjalne podkładki systemowy BSP HDPE (alternatywnie EPDM lub PCV) w celu uniknięcia korozji na styku aluminium z podłożem oraz w celu uzyskania lepszych parametrów termoizolacyjnych.

Konsola jest sklasyfikowana jako nie rozprzestrzeniająca ognia przy działaniu ognia od zewnątrz. W zakresie reakcji na ogień posiada klasę B-s3,d0. Posiada również pozytywną opinię ITB dotyczącą stosowania powyżej 25 m. oraz w pasach oddzielenia pożarowego.

3.      PROFILE

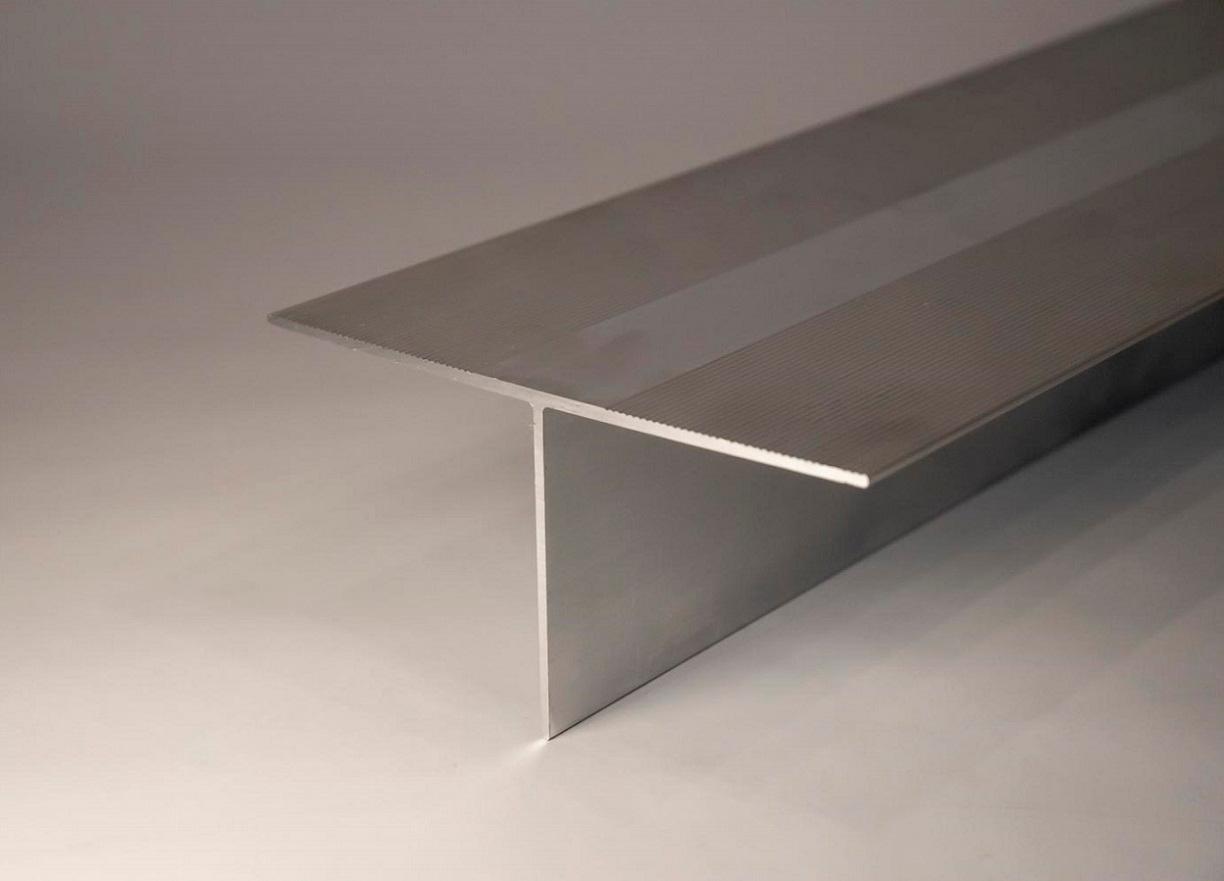

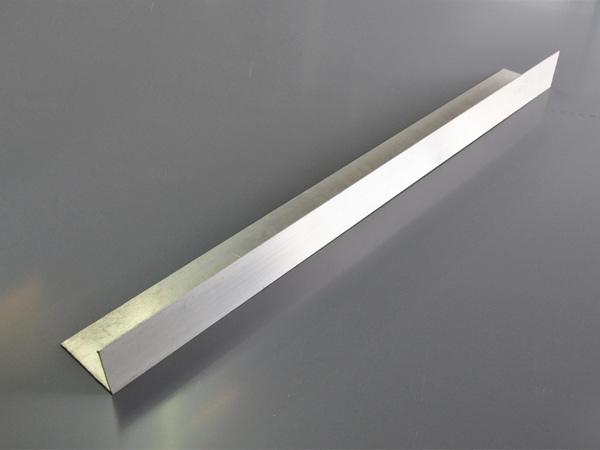

Profile teowe stosowane są na łączeniu paneli elewacyjnych. Profile kątowe natomiast stosowane są jako profile wsporcze w środkowej części paneli. Grubość nóżki profili wynosi 1,75 lub 2 mm. Szerokość nóżki 60 lub 70 mm zapewnia dużą sztywność profili umożliwiającą ich mocowanie w dużym rozstawie. Profile kątowe posiadają ściankę przednią o szerokości 40 lub 50 mm. Profile teowe natomiast posiadają ściankę przednią o szerokości 100, 120 lub 140 mm, co zapewnia stosunkowo dużą regulację poziomą na łączeniu płyt oraz umożliwia mocowanie płyt, w których należy zachować dużą odległość mocowania od krawędzi (<50 mm). Powierzchnia przednich ścianek profili jest ryflowana, co zapewnia większą powierzchnię klejenia płyt. Profile mocuje się do konsol za pomocą wkrętów samowiercących 4,8x19 A2.

4.      OGÓLNE

Aluminiowe elementy podkonstrukcji BSP są klasyfikowane w zakresie reakcji na ogień bez badań w klasie A1 wg normy PN-EN 13501-1+A1:2010 na podstawie decyzji Komisji Europejskiej nr 96/603/EC,  2000/605/EC oraz 2003/424/WE.

System podkonstrukcji BSP KW4 PAS charakteryzuje się klasą trwałości B wg normy PN-EN 1999-1-1:2011 i może bez powłok ochronnych być stosowany w środowiskach o kategorii korozyjności atmosfery C1, C2 oraz C3 wg normy PN-EN ISO 12944-2:2001. Po przeprowadzeniu dodatkowego zabiegu ochronnego – anodowaniu elementów aluminiowych – może być również stosowany w środowisku o kategorii korozyjności atmosfery C4 oraz C5.

Ponadto system został pozytywne zaopiniowany przez ITB w świetle paragrafu 225 Rozporządzenia Ministra Infrastruktury jako zachowujący trwałość w warunkach pożaru w czasie nie krótszym niż 60 min.

Podkonstrukcja BSP powinna być montowana na podstawie projektu warsztatowego sporządzonego przez projektantów z odpowiednią wiedzą w dziedzinie konstrukcyjno-budowlanej. Układ podkonstrukcji oraz zagęszczenie elementów (wytrzymałość całego systemu) powinno być potwierdzone obliczeniami statycznymi sporządzonymi przez konstruktora z uprawnieniami w dziedzinie konstrukcyjno-budowlanej.

Typy paneli dostępne dla tego systemu:

• Beton architektoniczny
• Gres
• HPL
• Kamień
• Kasety stalowe
• Kompozyt aluminiowy – kasety
• Kompozyt aluminiowy – panele płaskie
• Rockpanel
• Spiek kwarcowy
• Szkło
• Włókno-cement
• Żaluzje aluminiowe
