Systemy suchej zabudowy - Sufity podwieszane z płyt gipsowych

Sufity samonośne

Nowoczesne obiekty budowlane, mające przeznaczenie komercyjne, są wyposażane w coraz bardziej zaawansowane technologie podnoszące komfort ich użytkowania – np. w szereg złożonych instalacji wentylacyjnych, klimatyzacyjnych czy centralnego ogrzewania. Takie budynki są również naszpikowane przewodami instalacji zasilania i systemów cyfrowych do poprawnego działania podmiotów, które w dzisiejszych czasach w dużym stopniu uzależnione są od komputerów.

W związku z tym, projektanci budynków komercyjnych mierzą się z nie lada wyzwaniem – muszą te wszystkie skomplikowane instalacje zgrabnie umiejscowić, zachowując przy tym ład architektoniczny oraz pełną funkcjonalność obiektu.

Wspomniane ciągi lokalizuje się głównie w korytarzach, z których poszczególne instalacje są rozprowadzane do konkretnych pomieszczeń. W związku z dużą liczbą magistral okazuje się jednak, że zawsze nie można użyć powszechnie stosowanych sufitów podwieszanych, pełniących funkcje estetycznego zakrycia tych instalacji. Powód jest prosty: brak dostatecznego miejsca na zainstalowanie wieszaków do podwieszenia standardowych układów konstrukcyjnych pod montaż płyt gipsowo-kartonowych. Siniat znalazł jednak na to rozwiązanie.

A nawet: dwa rozwiązania.

Najpierw opracowaliśmy nowatorskie sufity podwieszane bez wykorzystania zawiesi, mając do dyspozycji jedynie ściany wydzielające ciągi komunikacyjne. Przeprowadziliśmy wymagające testy mechaniczne, potwierdzające bezpieczeństwo użytkowania takiego rozwiązania na najwyższym poziomie. Kolejnym krokiem było poddanie takich sufitów badaniom odporności ogniowej przy działaniu ognia od dołu (a←b) i sklasyfikowanie ich wg normy EN 13501 w pełnym zakresie klas EI30 ÷ EI120. Tak powstały nowoczesne rozwiązania bezwieszakowe, czyli sufity samonośne (przęsłowe) Siniat.

To jednak nie był koniec prac. Projektanci i rzeczoznawcy ppoż. przeanalizowali bowiem złożone systemy instalacyjne, wbudowane w dużym skupieniu, i wydali jednoznaczną opinię stwierdzającą, że takie instalacje mogą przyczyniać się do powstawania i rozgorzenia pożarów. Zatem, w celu zapewnienia odpowiedniego poziomu bezpieczeństwa przeciwpożarowego, powstała konieczność opracowania kolejnej generacji systemów sufitów samonośnych – z odpornością ogniową od góry (a→b) oraz odpornością ogniową obustronną (a↔b).

Również z tym wyzwaniem specjaliści z firmy Siniat poradzili sobie świetnie. Opracowaliśmy jedyne w swoim zakresie systemy sufitów samonośnych z odpornością ogniową przy działaniu ognia z obu stron, w zakresie klas EI60 ÷ EI180. Bezapelacyjnym potwierdzeniem poprawności oraz innowacyjności tych rozwiązań jest opracowanie i wydanie na podstawie badań Wstępnych Typu (ITT) Deklaracji Właściwości Użytkowych zgonie z normą EN 13964:2014-05, a także oznakowanie CE, zapewniające stosowanie rozwiązań na rynku całej Unii Europejskiej.

Takie właśnie systemy chcemy przedstawić Tobie i Twojej firmie jako odpowiedź na nowe, restrykcyjne wymagania przepisów w zakresie bezpieczeństwa przeciwpożarowego.

Zapoznaj się z naszym Katalogiem Technicznym Siniat

Sufity podwieszane

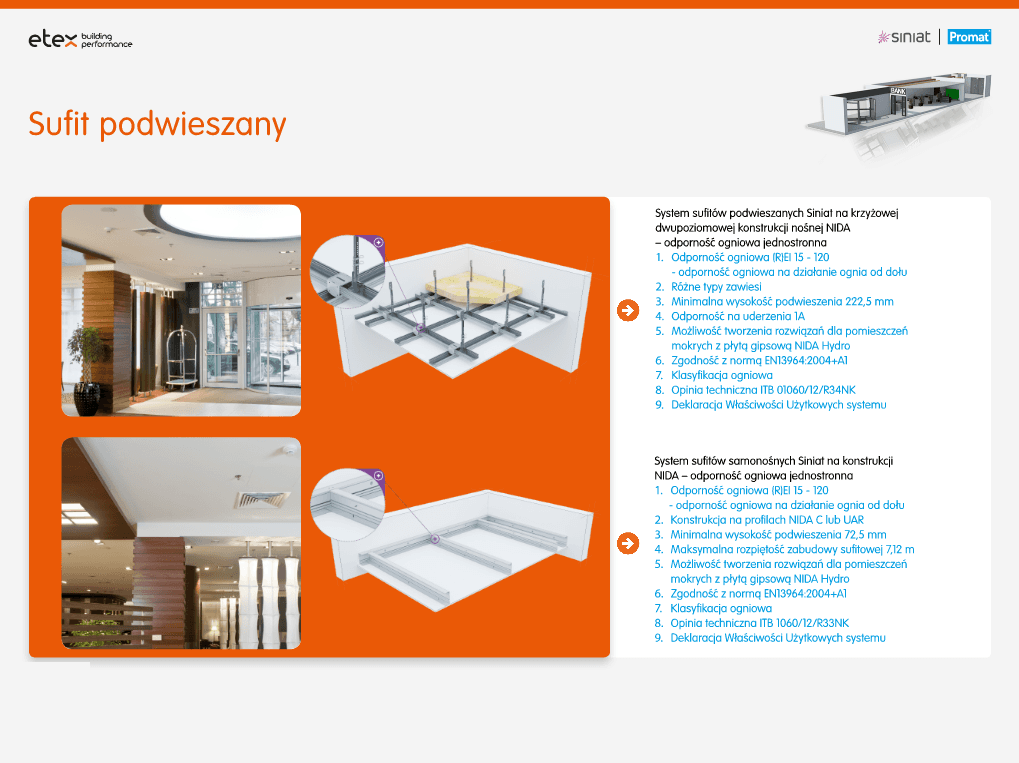

KONSTRUKCJA SUFITU PODWIESZANEGO KRZYŻOWEGO DWUPOZIOMOWEGO

Sufit podwieszany krzyżowy z płyt gipsowo-kartonowych to rozwiązanie umożliwiające efektowne wykończenie stropu w każdym wnętrzu. Obecnie bardzo popularny jest montaż sufitu na konstrukcji jednopoziomowej. Jednak dla inwestorów poszukujących ciekawszego efektu wizualnego polecamy rozwiązanie oparte na konstrukcji dwupoziomowej. Zapraszamy do zapoznania się z informacjami na temat montażu podwieszanego sufitu dwupoziomowego opartego na konstrukcji krzyżowej.

System sufitu podwieszanego na konstrukcji dwupoziomowej krzyżowej, tworzą:

• poszycie z płyt g-k
• ruszt
• elementy podwieszające

POSZYCIE Z PŁYT G-K W SUFICIE PODWIESZANYM DWUPOZIOMOWYM

Jednym z najczęstszych błędów popełnianych przy montażu sufitu podwieszanego jest źle dobrany rodzaj opłytowania. Poszycie z płyt g-k powinno być dobierane w zależności od wymagań stawianych sufitowi. Mogą to być wymagania w zakresie: odporności ogniowej, izolacyjności akustycznej, odporności na działanie wody i pleśni oraz odporności na uderzenia.

Podpowiadamy!

Jeśli montaż sufitu podwieszanego dwupoziomowego odbywa się:

• w pomieszczeniach, w których wilgotność powietrza nie przekracza 70%, to wystarczy zastosować płyty g-k Nida Expert
• w pomieszczeniach, w których wilgotność powietrza nie przekracza 85% (okresowo do 10h), to wystarczy zastosować płyty g-k Nida Woda
• w pomieszczeniach, którym stawiane są wymagania w zakresie odporności na działanie wody i pleśni to należy użyć płyt g-k Nida Hydro
• we wnętrzach, którym stawiane są wymagania p. poż. zalecane jest użycie płyt Nida Ogień Plus
• w obiektach, gdzie wymagana jest podwyższona odporność na uderzenia, płyty Nida Twarda

Więcej informacji na temat płyt oferowanych przez Siniat i ich zastosowaniu w konstrukcji sufitu podwieszanego krzyżowego i nie tylko znajdziesz tutaj.

RUSZT W PODWIESZANYM SUFICIE KRZYŻOWYM DWUPOZIOMOWYM

Rysunek 1. Sufit podwieszony na dwupoziomowej krzyżowej konstrukcji nośnej - aksonometria (Opis: 1- Płyta gipsowo-kartonowa Nida 12,5mm, 2- Profil dolny nośny Nida CD60, 3- Profil górny główny Nida CD60, 4- Element podwieszający, 5- Łącznik krzyżowy Nida LK60)

Ruszt sufitów dwupoziomowych składa się z poziomu dolnego oraz górnego. Dolny poziom tworzy profil dolny nośny Nida CD 60, do którego montowane są bezpośrednio płyty g-k poszycia zabudowy. Maksymalny rozstaw profili nośnych wynosi 400mm.

Górny poziom to profile górne główne Nida CD 60. Rozstaw ich zależny jest od ilości płyt poszycia suchej zabudowy oraz ewentualnego dodatkowego obciążenia np. wełny mineralnej.

Profili dolny nośny oraz górny główny Nida CD 60 ułożone są prostopadle do siebie oraz połączone za pomocą specjalnych łączników krzyżowych Nida LK 60.

Ważne!

Wykonując konstrukcję rusztu sufitu podwieszonego dwupoziomowego należy również wziąć pod uwagę takie czynniki jak: rozmieszczenie dylatacji w poszyciu z płyt g-k i ewentualnych dylatacji w konstrukcji budynku, występowanie klap rewizyjnych, różnego rodzaju opraw oświetleniowych oraz instalacji wentylacyjnych lub elektrycznych.
