CADprofi hager - rozdzielnice, aparatura modułowa, automatyka budynku, systemy prowadzenia instalacji

CADprofi hager - biblioteka urządzeń Hager do współpracy z programami CAD

Baza produktów, która znacznie ułatwia i przyspiesza projektowanie osobom pracującym w środowisku CAD.CADprofi hager to biblioteka urządzeń z aktualnymi rysunkami i symbolami, która usprawnia proces projektowania instalacji elektrycznych. Zawiera zestawienie rysunków:

• rozdzielnic,
• urządzeń zabezpieczających,
• automatyki budynku,
• osprzętu elektroinstalacyjnego,
• systemów prowadzenia instalacji elektrycznych
• systemów rozdziału energii univers

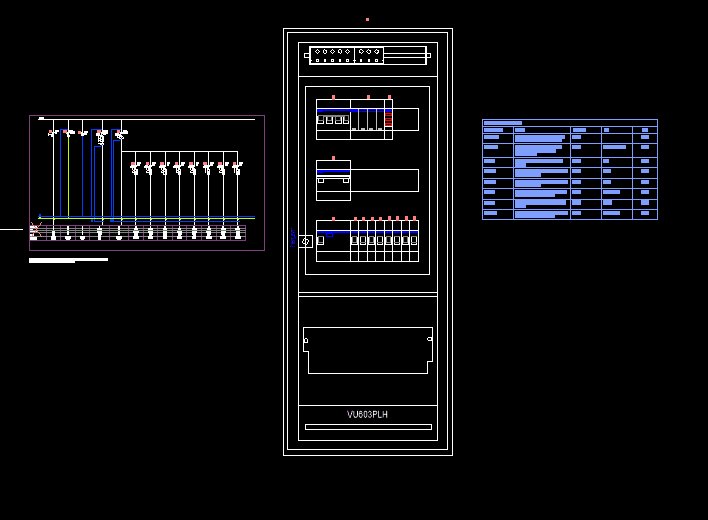

Widoki 2D umożliwiają pokazanie rozmieszczenia urządzeń zabezpieczających i sterujących w różnego rodzaju rozdzielnicach, co ułatwia późniejszy montaż lub projektowanie. Symbole jedno i wielokreskowe w układzie poziomym i pionowym, są zgodne z normami międzynarodowymi, a co za tym idzie, będą zrozumiałe również przy realizacjach inwestycji zagranicznych.

Nasza nakładka współpracuje z programami opartymi na środowisku CAD’owskim, takimi jak: AutoCAD, BricsCAD, GstarCAD, progeCAD, ZWCAD. Aby sprawdzić pełną listę kompatybilnych programów kliknij w link.Biblioteka produktów jest podzielona na następujące grupy:

• Aparaty i rozdzielnice niskiego napięcia zawiera produkty z zakresu zabezpieczeń, sterowania i rozdziału oraz rozdzielnice małe (mieszkaniowe), wielolicznikowe, jak również systemy rozdzielcze univers i unimes. Baza zawiera również urządzenia w standardzie KNX do projektowania automatyki budynkowej.

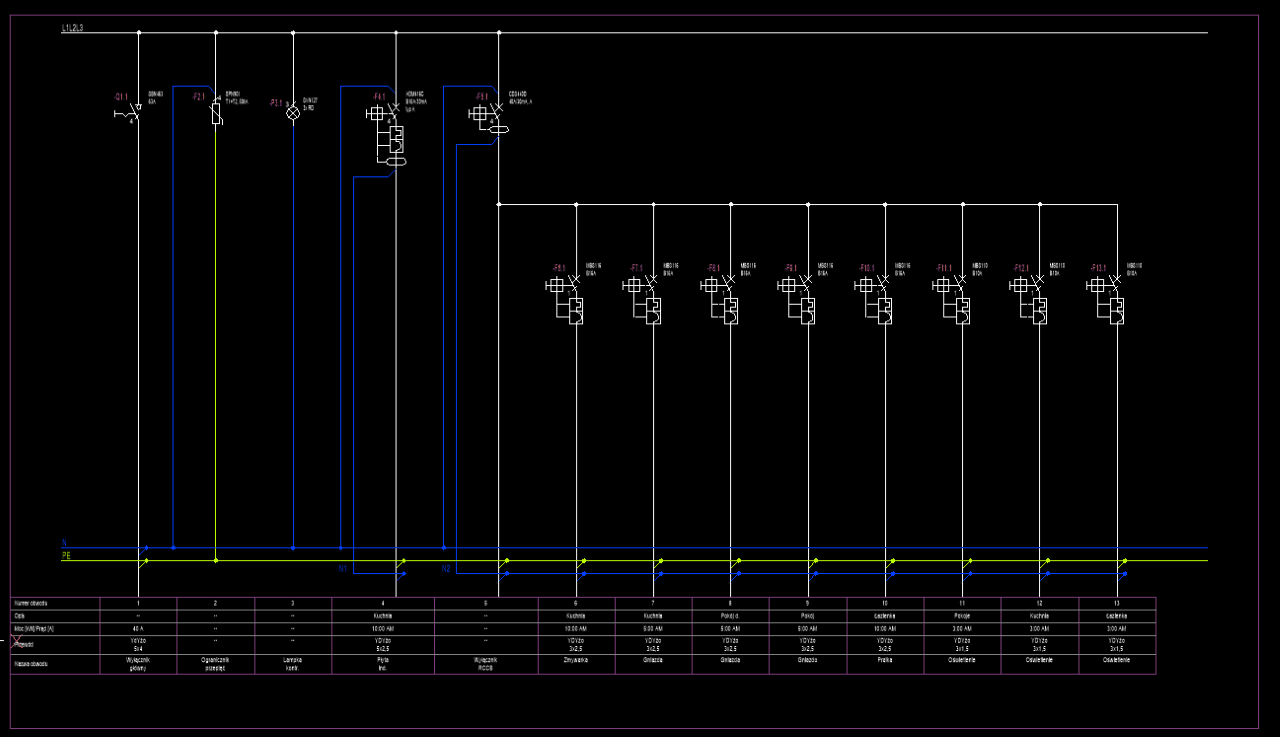

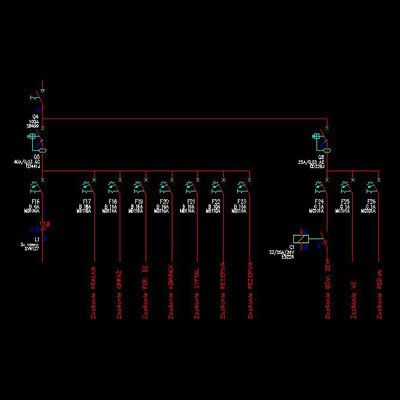

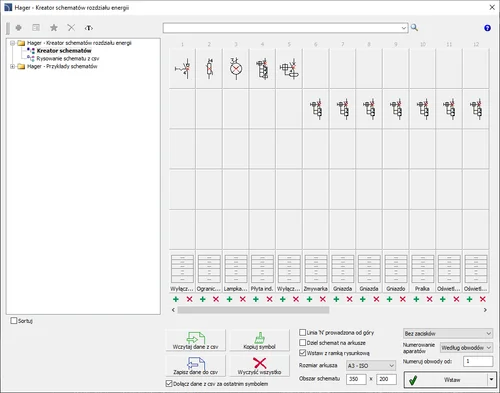

• Kreator schematów rozdziału energii, dzięki któremu możemy tworzyć schemat instalacji w układzie tabeli z wykorzystaniem symboli elektrycznych 1, 2, 3 i 4 biegunowych oraz przypisanych do nich urządzeń firmy Hager. Taką tabelę schematu wraz opisami poszczególnych obwodów jednym ruchem wstawiamy do pliku DWG, gdzie zostaje narysowany schemat ideowy. Dodatkowo mamy możliwość rysowania schematu wykorzystując plik CSV. Tworzenie takiego pliku jest bardzo proste, a gotowe wzorce znacznie przyspieszają i ułatwiają pracę, głównie w części opisowej. Możliwe jest również zapisywanie cząstkowego schematu np., układu zasilania, sterowania oświetleniem, zabezpieczeń grupowych i wstawiania do naszego schematu – tabeli w odpowiedniej sekwencji. Dla ułatwienia korzystania z naszego Kreatora dodaliśmy przykładowe rozwiązania rozdzielnic mieszkaniowych i domowych. Szablony te można zastosować jako układ startowy i odpowiednio zmodyfikować do własnych potrzeb.

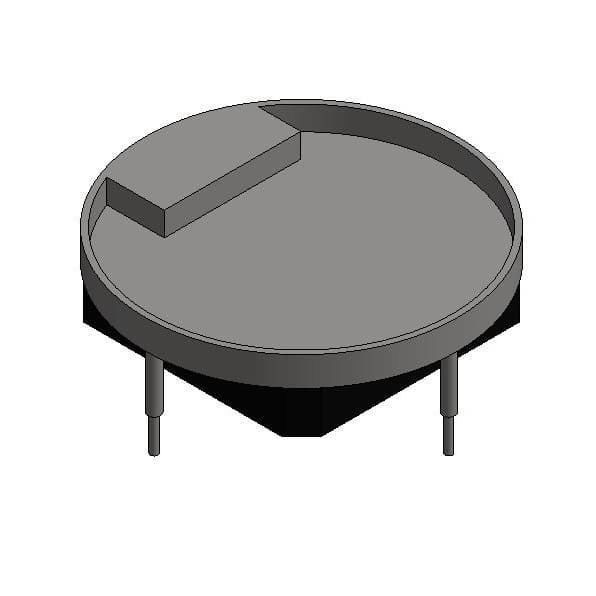

• Systemy prowadzenia instalacji to zbiór produktów do podłogowego rozprowadzenia instalacji elektrycznej. Możemy skorzystać z pełnej oferty kanałów do wylewek betonowych tehalit, puszek do umieszczania osprzętu i różnego rodzaju pokryw uchylnych, odpowiednich do różnych pomieszczeń i środowisk pracy.
• Osprzęt elektroinstalacyjny, który składa się z osprzętu elektroinstalacyjnego Lumina, który można stosować zarówno na schematach elektrycznych jak również na rzutach, podkładach budowlanych. Dodatkowo zdjęcia osprzętu ułatwiają jego dobór do pomieszczeń. Ponadto w tej grupie można również znaleźć serię osprzętu elektroinstalacyjnego systo do zastosowań specjalnych głównie w systemach prowadzenia instalacji tehalit i tehalit.underfloor

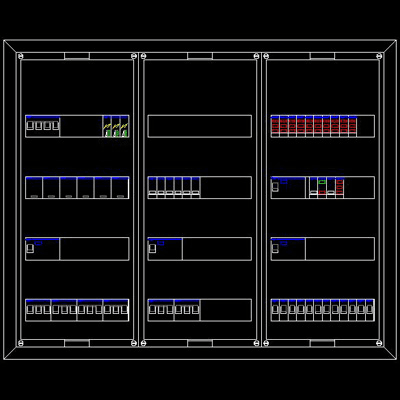

Korzystając z naszej bazy produktów mamy do wyboru symbole jedno- lub wielokreskowe, które możemy umieszczać na schemacie w pozycji poziomej lub pionowej. Do tworzenia elewacji rozdzielnicy są dostępne widoki urządzeń i rozdzielnic w widoku 2D, co znacznie ułatwia pracę instalatorom lub prefabrykatorom rozdzielnic. Jeżeli do projektu potrzebujemy kart katalogowych produktu, można je pobrać za pomocą bezpośredniego linku do e-katalogu. Dostępne są również odnośniki do pobrania najnowszych wersji katalogu produktów Hager w formacie PDF.
Zapraszamy do pobrania aktualnej nakładki CADprofi hager, która została ujednolicona z naszą ofertą handlową.
