POMPY CIEPŁA TYPU SPLIT

Powietrzne pompy ciepła split

Pompa ciepła typu split – co to jest?

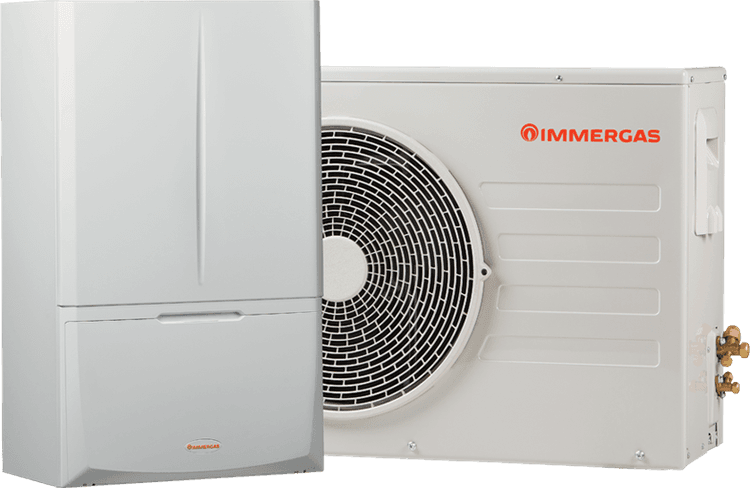

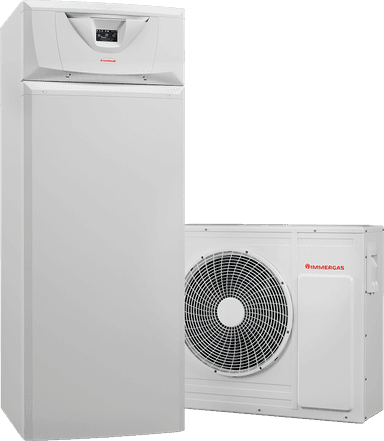

Pompy ciepła typu split składają się z dwóch oddzielnych jednostek – wewnętrznej i zewnętrznej. Wewnętrzna jednostka zawiera elementy hydrauliczne takie jak naczynie przeponowe, wymiennik płytowy i pompę cyrkulacyjną, podczas gdy jednostka zewnętrzna zawiera elementy układu chłodniczego, takie jak parownik, zawór rozprężny i sprężarkę.
Jak sama nazwa wskazuje, jednostka wewnętrzna jest montowana wewnątrz budynku, a zewnętrzna na zewnątrz. Obie części urządzenia są połączone rurami, które przesyłają między nimi czynnik chłodniczy.

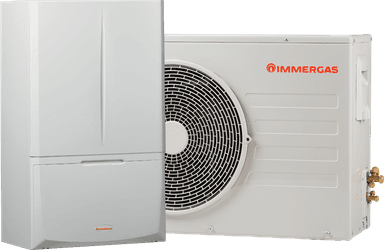

Pompa typu split to w ofercie Immergas pompy z rodziny Magis PRO V2 o mocy od 4 do 16 kW.

Pompa ciepła split – zasady działania

Co do zasady wszystkie pompy ciepła typu powietrze-woda działają w ten sam sposób – split różni się od nich tylko budową. Urządzenie pobiera energię aerotermalną, czyli tę pochodzącą z powietrza zewnętrznego, które jest ogrzewane promieniowaniem słonecznym.

Jednostki splitowej pompy ciepła są połączone rurami chłodniczymi, przez które przepływa czynnik chłodniczy R32 lub R410a. Ten czynnik charakteryzuje się właściwością parowania w niższych temperaturach, co eliminuje ryzyko zamrożenia w trakcie zimy i uszkodzenia pompy ciepła.

Pracujące urządzenie pobiera ciepło z powietrza zewnętrznego. Powietrze przepływa przez parownik, w którym oddaje energię do czynnika chłodniczego przepływającego między jednostkami. Schłodzone powietrze opuszcza system. W tym samym czasie czynnik chłodniczy jest podgrzewany do temperatury wrzenia i zmienia stan skupienia na gazowy, ale nie jest jeszcze bardzo gorący, bo temperatura wrzenia czynnika jest bardzo niska.

Następnie gaz przekazywany jest na sprężarkę, która jest zasilana energią elektryczną. Dzięki temu ciśnienie i temperatura substancji szybko rosną. Gorąca czynnik trafia do skraplacza, czyli urządzenia do przekazywania ciepła, które dostarcza ciepło do systemu grzewczego budynku, a mianowicie do krążącej w nim wody, powodując wzrost jej temperatury. Dzięki pompie obiegowej gorąca woda przesyła ciepło do grzejników, ogrzewania podłogowego czy zasobnika ciepłej wody
Ponieważ czynnik oddaje ciepło w skraplaczu, jego temperatura spada, powracając do swojej pierwotnej, ciekłej postaci. Następnie trafia na zawór rozprężny, gdzie ciśnienie i temperatura zostają obniżone, aby w końcu wrócić do parownika, czyli pierwszego elementu całego cyklu, i cały proces rozpoczyna się na nowo.
