Kabiny sanitarne ALTUS - HPL

Dane Techniczne – opis projektowy

PRODUKT:

Kabiny sanitarne model ALTUS firmy ALSANIT ul. Wieleńska 2, 64-980 Trzcianka, lub inne o nie gorszych parametrach technicznych i wizualnych. System posiada Europejską Ocenę Techniczną i jest oznaczony symbolem CE, systemy bez tego oznaczenia nie są dozwolone.

KONSTRUKCJA:

Kabiny  o podwyższonej odporności na zniszczenia przeznaczone do toalet o dużym natężeniu ruchu. Wszystkie profile aluminiowe anodowane C-0. Dopuszcza się stosowanie wyłącznie profili posiadających deklarację RoHS.

System posiada zawiasy z samodomykaczem grawitacyjnym zapewniającym powrót otwartych drzwi do płaszczyzny frontu kabin. Wszystkie elementy łączone są ze sobą wyłącznie za pomocą wkrętów z łbem TORX, dzięki czemu złącza są odporne na niepożądane luzowanie.

DRZWI I ŚCIANY FRONTOWE:

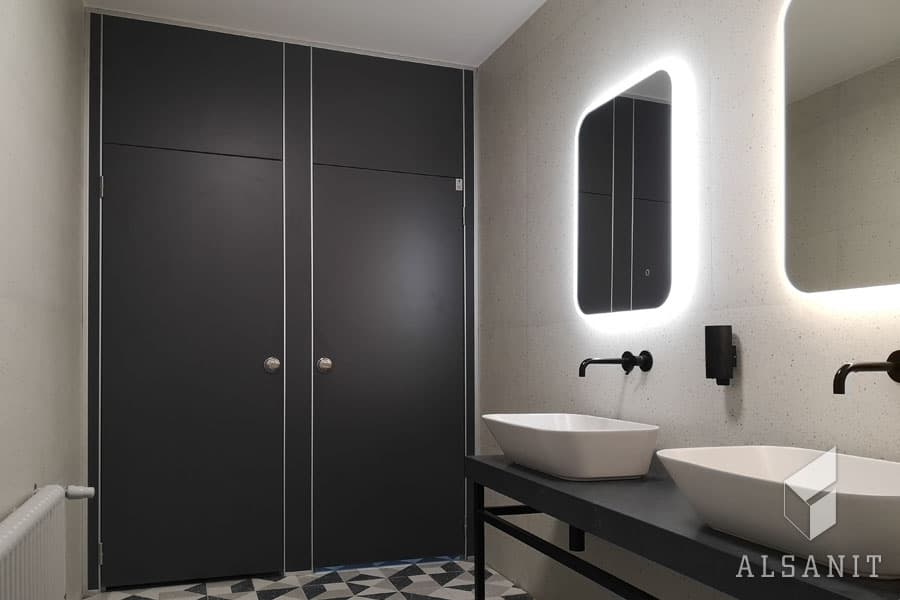

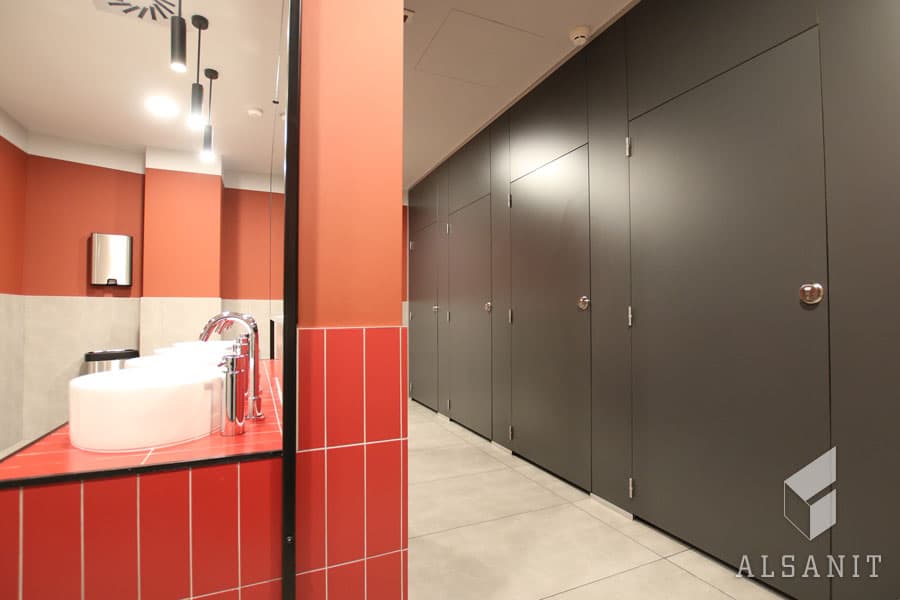

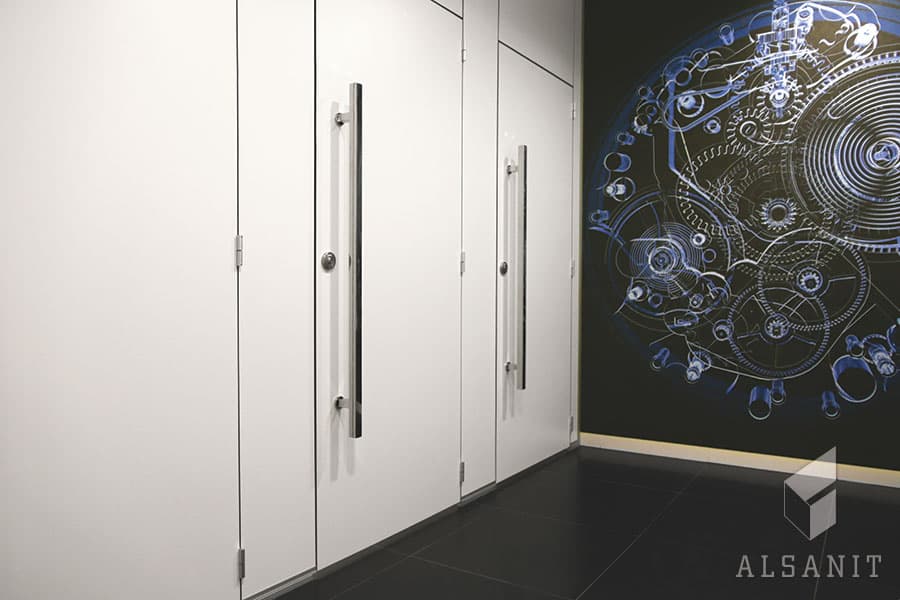

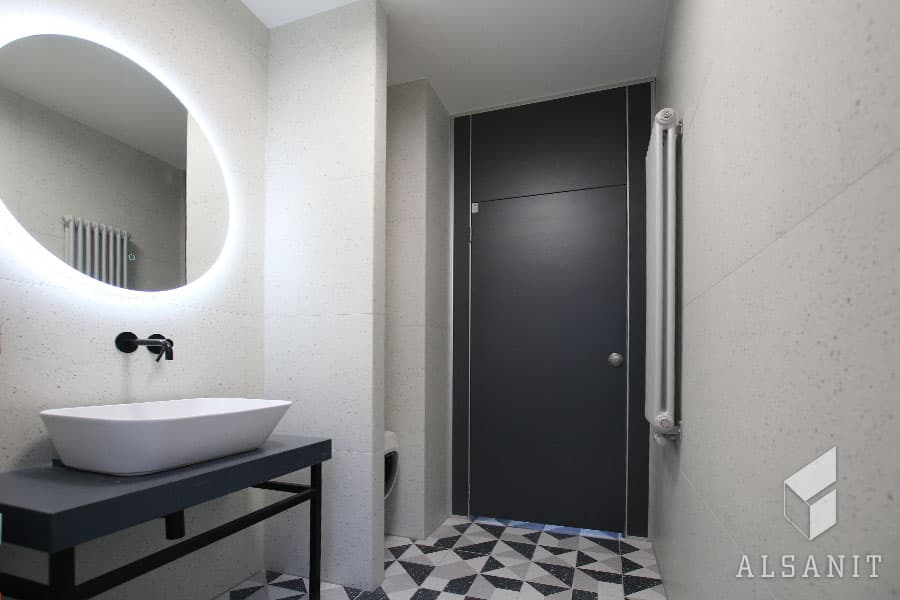

System posiada front wykonany na pełną wysokość pomieszczenia.

Drzwi i ściany przednie zbudowane są ze specjalnie ukształtowanych profili aluminiowych oraz płyt: HPL (High Pressure Laminate) 10/12 mm wykonanych w technologii antybakteryjnej (redukcja mikroorganizmów i bakterii do 99%) lub  LPW (Laminowana Płyta Wiórowa) 18/28mm. Płyty LPW oklejane są bez użycia kleju, technologią HOT AIR i przy pomocy specjalnej topliwej okleiny, która zapewnia najwyższe parametry trwałości, oraz zabezpieczenia przed wilgocią. Zamknięte drzwi opierają się o element domykowy z wygłuszającą gumową uszczelką,  nie dopuszcza się stosowania drzwi bez elementów wygłuszających.

Drzwi zlicowane są z innymi elementami frontu kabin i dają równą płaszczyznę po zamknięciu Ściany frontowe są mocowane do ścian pomieszczenia wyłącznie przez aluminiowe profile w kształcie „C” co zapewnia odpowiednią sztywność i niweluje szczeliny, mocowania przez profile z tworzywa lub kątowniki nie jest dopuszczane.

ŚCIANY DZIAŁOWE I BOCZNE:

Ściany działowe i boczne wykonane są z laminatów HPL lub płyt LPW w kolorze frontu. Dopuszcza się łączenie lub mieszanie materiałów pod warunkiem odpowiedniego dopasowania kolorów.

OKUCIA:

Zawias ze stali nierdzewnej posiada samodomykacz w postaci wkładki z poliamidu oraz sworzniem ze stali hartowanej o średnicy 6 mm, celem zapewniania trwałości na 200 000 cykli otwarcia/zamknięcia. Wkładka poliamidowa w zawiasie zapobiega ocieraniu metal o metal i zapewnia wysoką wytrzymałość zawiasu. Zawiasy montowane są do wąskiej krawędzi płyty w ilości 2 lub 3 szt. na skrzydło drzwiowe. Cylinder zawiasu o średnicy 14 mm ±1 mm, wysokość zawiasu  92 mm ±1 mm zapewnienie minimalisty wygląd od zewnątrz.

Wsporniki wykonane ze stali nierdzewnej regulowane o wysokości 170-188 mm daję możliwość łatwego poziomowania ścianek. Regulacja wysokości wsporników +/- 20 mm.

Rdzeń ze stali nierdzewnej zapewnia wieloletnie użytkowanie bez konieczności zabiegów konserwacyjnych. Średnica korpusu wspornika 20 mm, średnica osłony 23 mm.wsporniki dla płyt 10-18 mm montowane do boku płyty, dla płyt 28 mm i grubszych wkręcane w rdzeń płyty. Wsporniki mocowane do posadzki  przez rozetę montowana na dwa kołki rozporowe, osłoniętą stalowym talerzykiem.Zamkopochwyt to specjalnie zaprojektowany zespolony zamek i pochwyt wykonany z wysokiej jakości metalu. Zamek posiada wskaźnik zajętości (biało czerwony) z możliwością awaryjnego otwarcia od zewnątrz. Skok rygla jest sygnalizowany co 90 stopni kliknięciem.

WYMIARY STANDARDOWE:

Szerokość drzwi:              800 mm

Głębokość:                      1150 mm

Wysokość:                      2030 mm

Wymiary standardowe mogą być modyfikowane.

KOLORYSTYKA:

Płyty i profile zgodne z kolorystyką na ofercie lub stronie internetowej ALSANIT.
