BALUSTRADY ALUMINIOWE BSP KB

System BSP KB jest aluminiowym systemem balustrad zewnętrznych oraz wewnętrznych z możliwością zastosowania różnego rodzaju wypełnień, w tym szklanych, z płyt HPL oraz z paneli fotowoltaicznych. W skład systemu wchodzą następujące elementy:

• konsole aluminiowe
• pionowe słupki
• wzmocnienie słupków
• profile dolnego mocowania wypełnienia
• profile pochwytu
• wypełnienie balustrady

System występuje w wielu wariantach konstrukcyjnych. Rozróżniamy dwa sposoby mocowania balustrad:

• od czoła płyty balkonowej
• od góry płyty balkonowej

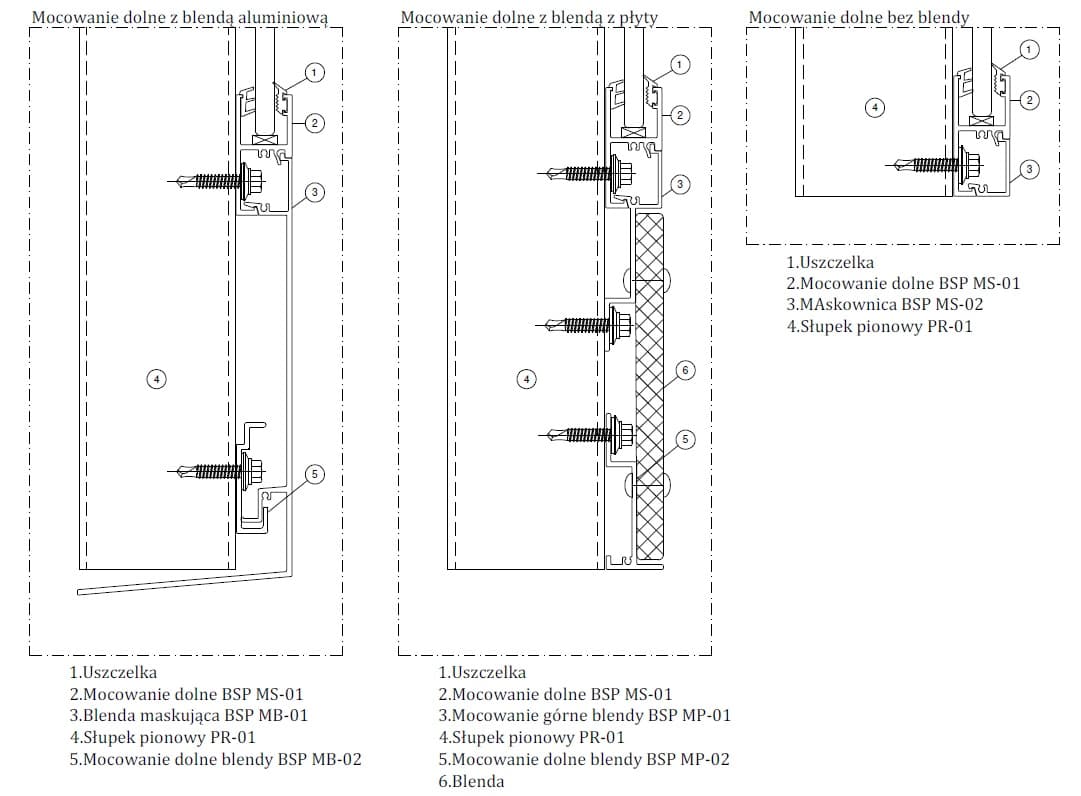

Ponadto rozróżniamy trzy rodzaje dolnego mocowania wypełnienia:

• dla pełnego wypełnienia, bez blendy
• z blendą aluminiową
• z blendą wykonaną z indywidualnie dobraną okładziną

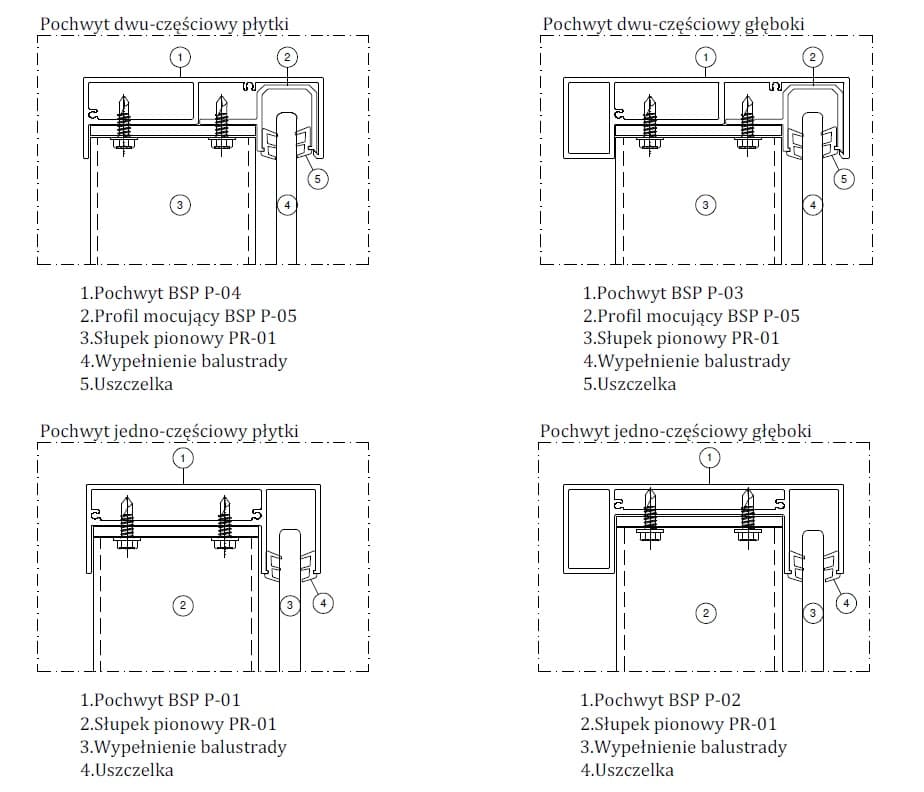

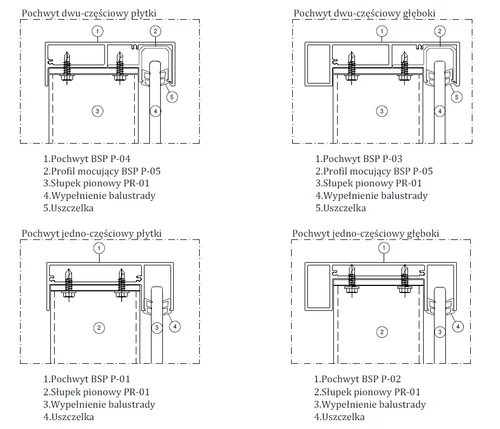

oraz cztery rodzaje pochwytu:

• jedno-częściowy płytki
• jedno-częściowy głęboki
• dwu-częściowy płytki
• dwu-częściowy głęboki

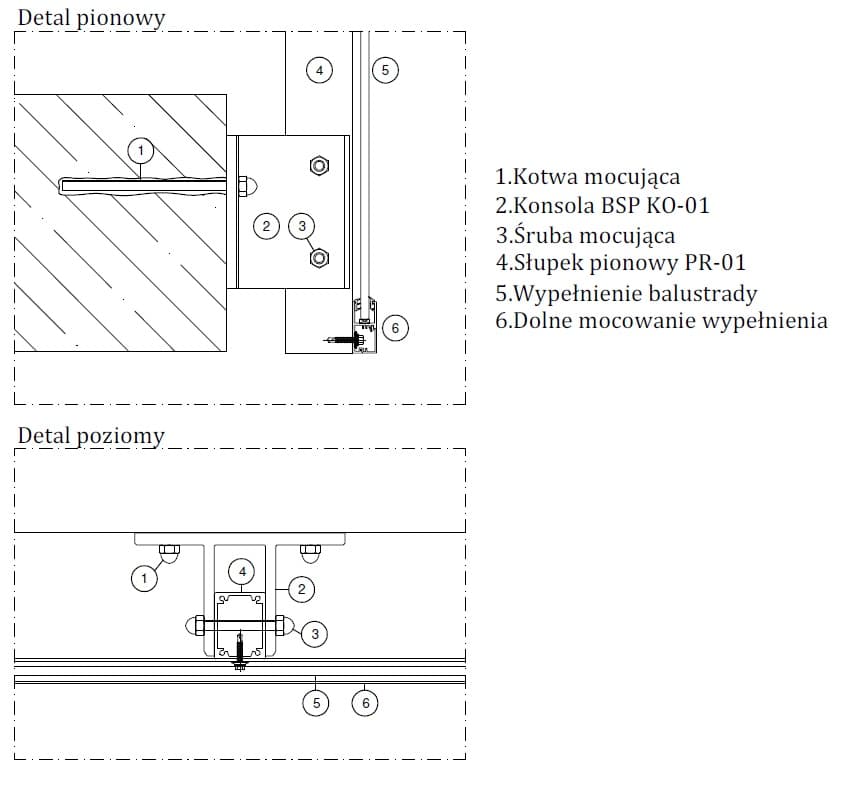

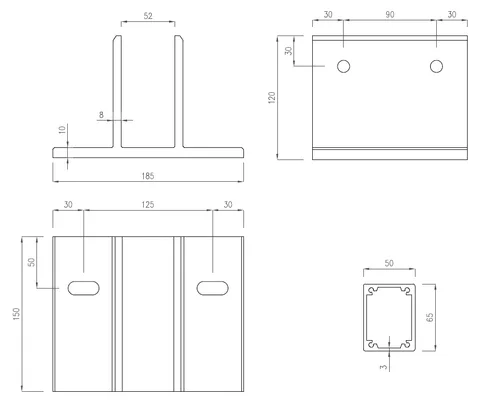

Konsole aluminiowe KO-01 są mocowane do czoła płyty balkonowej. Są one produkowane z tłoczonych profili aluminiowych, w kształcie litery „Pi”. Ścianki konsoli są odpowiednio pogrubione, aby wytrzymać zwiększone obciążenia balustrady przy rozstawie słupków 1,2 m. Alternatywnie do konsol KO-01 można stosować konsole K1 o większym wysięgu.

Konsole aluminiowe KO-02 są natomiast mocowane od góry płyty balkonowej. Są one zbudowane z podstawy aluminiowej oraz dospawanego profilu pionowego, na który nasuwany jest słupek pionowy balustrady PR-01.

Słupki balustrady PR-01 mają wymiary 50 x 65 mm i są mocowane w ramionach konsoli za pomocą śrub, podobnie jak w systemie fasad słupowo-ryglowych.

Górne mocowanie wypełnienia balustrady, stanowiące również pochwyt balustrady może być jedno- lub dwu-częściowe. W przypadku dwu-częściowego mocowania w pierwszej kolejności mocowany jest profil P-05, wyposażony w gniazdo z uszczelkami, stanowiące górne mocowanie wypełnienia balustrady. Następnie na profil ten mocowany jest drugi profil zakrywający P-03 lub P-04, stanowiący widoczną część pochwytu balustrady. Zaletą takiego rozwiązania jest możliwość zamocowania wypełnienia balustrady na długo przed zamocowaniem ozdobnej części pochwytu, która może być zamocowania na ostatnim etapie montażu, po demontażu rusztowań. Unikamy w ten sposób narażenia ozdobnej części na uszkodzenia mechaniczne.

https://www.bspsystem.com/systemy/system_balustrad_aluminiowych_bsp_kb_wypelnienie_szklane_hpl_tralki/

Film Instruktażowy BSP

Pełne wsparcie w procesie projektowania balustrad i elewacji od BSP!

Chcąc cały czas wspierać was w pracy i w pogłębianiu swoich kompetencji, stworzyliśmy 2 systemy w oprogramowaniu Revit, zgodnie z mocno zakorzenioną już w rynku metodologią BIM.

Systemy dotyczą naszych najpopularniejszych grup produktowych, balustrad oraz elewacji wentylowanych.

Wiemy jednak, że na samym stworzeniu plików praca się nie kończy. Dlatego, w ramach pełnego wsparcia, opracowaliśmy dwie animacje instruktażowe, które pomogą wam w odpowiednim użyciu ich w środowisku projektowym.

Film instruktażowy dla projektantów – modelowanie balustrad BSP Bracket System w technologii BIM

Film w uproszczony sposób przedstawia, jak z pośród 9 podstawowych wariantów balustrad, wybrać i dopasować tą najbardziej nam odpowiadającą. Pokazuj w jaki sposób wprowadzić zmiany w obrębie systemu. Program automatycznie dobiera rozstaw słupków, natomiast w obrębie systemu jest możliwość dokonania kilku zmian:
- dostosować indywidualny rozstaw słupków
- wprowadzić zmianę w wysokości słupków
- wprowadzić zmiany w wysokości wypełnienia jak i dolnego wykończenia w postaci blendy
- dobrać odpowiednie dla projektu wypełnienie (szkło, HPL, panel fotowoltaiczny)
- zmienić kolorystykę

Ten krótki filmik mamy nadzieję, że w łatwy i przyjemny sposób przybliży Państwu wszystkie zalety balustrad BSP Bracket System.
