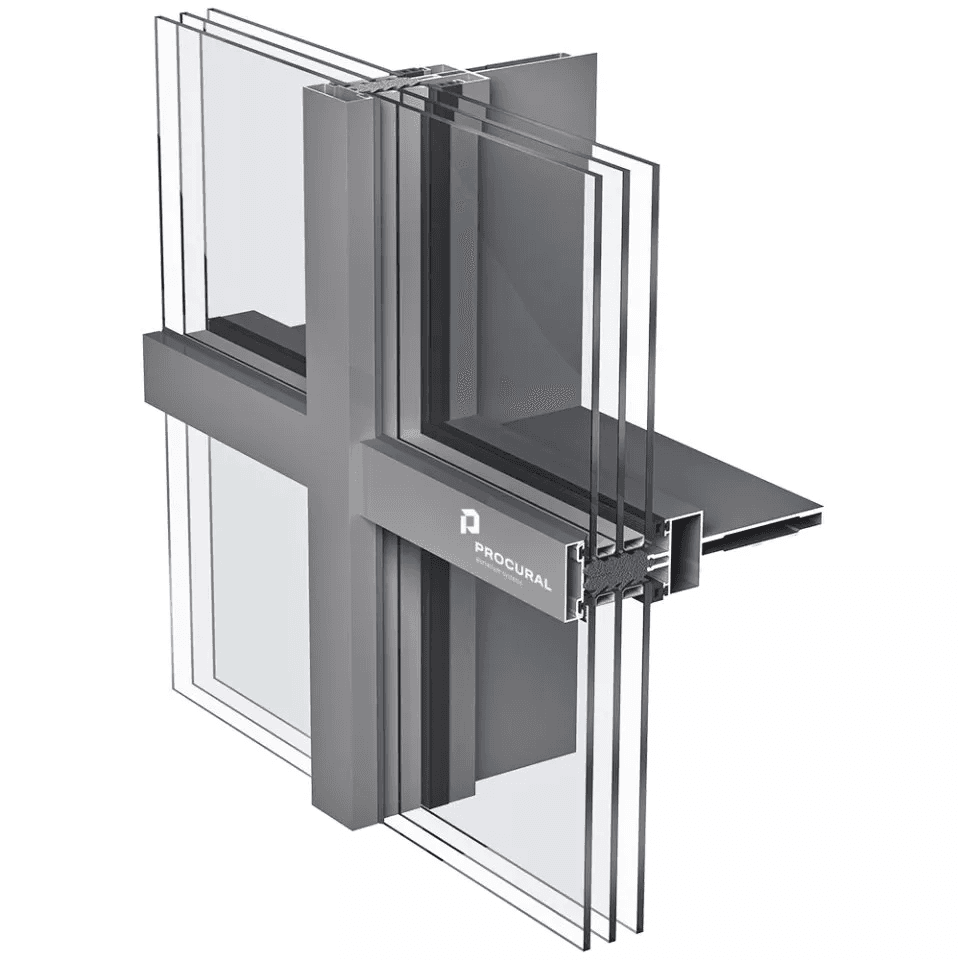

Szyby do systemu fasadowego PF152 SLIM

Charakterystyka

System konstrukcji słupowo-ryglowych przeznaczony do wykonywania lekkich ścian osłonowych.

• szerokość zewnętrzna słupów i rygli wynosi 52 mm
• szerokość wewnętrzna (widoczna) słupów i rygli wynosi 15 mm
• szerokość listew maskujących zewnętrznych wynosi 51 mm
• system pozwala na osiągnięcie dobrej izolacyjności termicznej, akustycznej, wodoszczelności oraz wytrzymałości na obciążenie wiatrem (jest wersją PF152)
• system pozwala na swobodne kształtowanie elewacji pod względem geometrycznym i kolorystycznym
• możliwość wykonania w wersji „poziomej” lub „pionowej linii”
• możliwość zastosowania różnego typu zewnętrznych elementów dekoracyjnych
• powiązany z innymi systemami PROCURAL


Parametry techniczne

Kształtowniki aluminiowe
wykonane ze stopu aluminium EN AW-6060 PN-EN 573-3 stan T66 wg PN-EN 515 i spełniają wymaganie PN-EN 12020-1

Uszczelki
z kauczuku syntetycznego EPDM wg normy PN-EN 12365-1 oraz z TPE wg DIN 16941R3

Szerokość słupów i rygli
zewnętrzna - 52 mm, wewnętrzna – 15 mm

Wypełnienia
szyby pojedyncze, zespolone lub panele nieprzezierne, grubość: dla 6 - 66 mm

Sposób mocowania wypełnień
mocowanie listwami dociskowymi i listwami maskującymi

Przepuszczalność powietrza
klasa AE2400

Wodoszczelność
klasa RE2700

Odporność na obciążenie wiatrem
klasa 2400 Pa, E 3600 Pa

Odporność na uderzenia
klasa E5/I5

Izolacyjność akustyczna
Rw = 41dB

Izolacyjność termiczna
Uf od 1,5 W/m²K, Ucw/Uw = 0,62 W/m²K (obliczono dla elementu o wymiarach: L 1200 x H 2500 mm Ug = 0,5 W/m²K, szyba dwukomorowa).

Odporność na włamanie
klasa RC2, RC3 wg PN - EN 1627

Dopuszczenia i świadectwa jakości
wstępne badania typu wg PN-EN 13830
