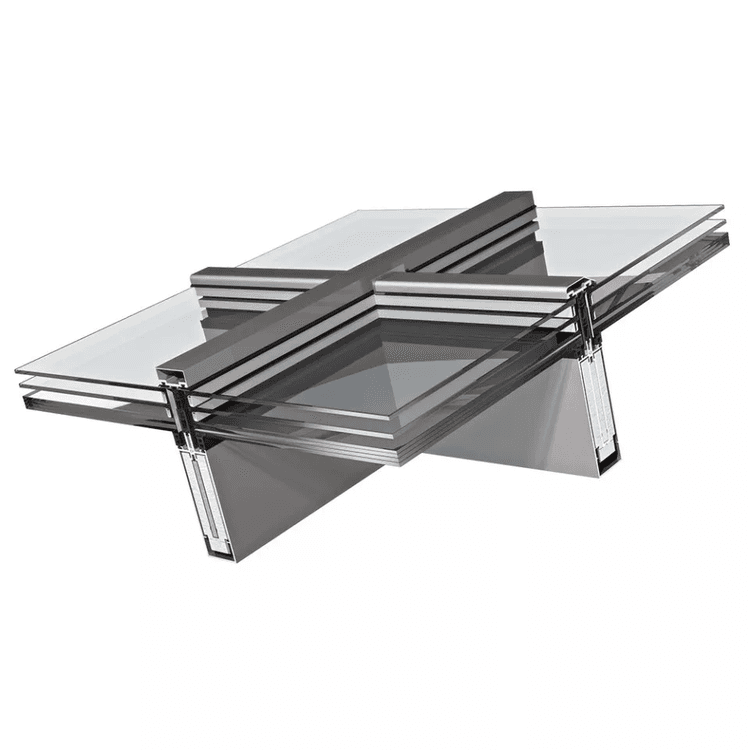

Świetlik PF152

Charakterystyka

Wariant systemu PROCURAL PF152 w wersji ppoż. do wykonywania dachów przeszklonych w klasie odporności ogniowej na działanie ognia wewnętrznego REI30/RE45 zgodnie z normą PN-EN 13501-2:2016.

Charakterystyka

• możliwość wykonania dachu o pochyleniu od 0⁰ do 80⁰
• w czasie badania symulowano obciążenie zmienne (np. obciążenie śniegiem) o wartości 0,24 kN/m2
• maksymalne wymiary przeszklenia 900x2000 mm lub 988x1500 mm
• możliwość stosowania przeszkleń trapezowych oraz trójkątnych
• brak ograniczenia szerokości dachów, rozpiętość ograniczona maksymalnymi naprężeniami w krokwiach i płatwiach
• możliwość stosowania przeszkleń dwukomorowych o grubościach do 67 mm


Parametry techniczne

Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515

Głębokość słupów i rygli
słupów: 85 - 196 mm, rygli: 91 - 201 mm

Szerokość słupów i rygli
52 mm

Wypełnienia
szyby zespolone dwukomorowe do 67 mm

Izolacyjność termiczna
Uf od 1,9 W/m2K oraz Ucw/Uw od 1,1 W/m2K (dla Ug=0,7 W/m2K i konstrukcji o wym. 3,0 x 4,3 m)

Klasyfikacja
01561/21/R144NZP

Dopuszczenia i świadectwa jakości

• 01561/21/R144NZP - klasyfikacja ITB w zakresie odporności ogniowej
• raporty klasyfikacyjne nr 1577.1/17/Z00NZP oraz nr 1577.1/17/Z00NZP/ENG
• 01561/16/R83NZP „Ocena rozprzestrzeniania ognia po ścianach i przekryciach dachowych systemu PROCURAL PF152”
