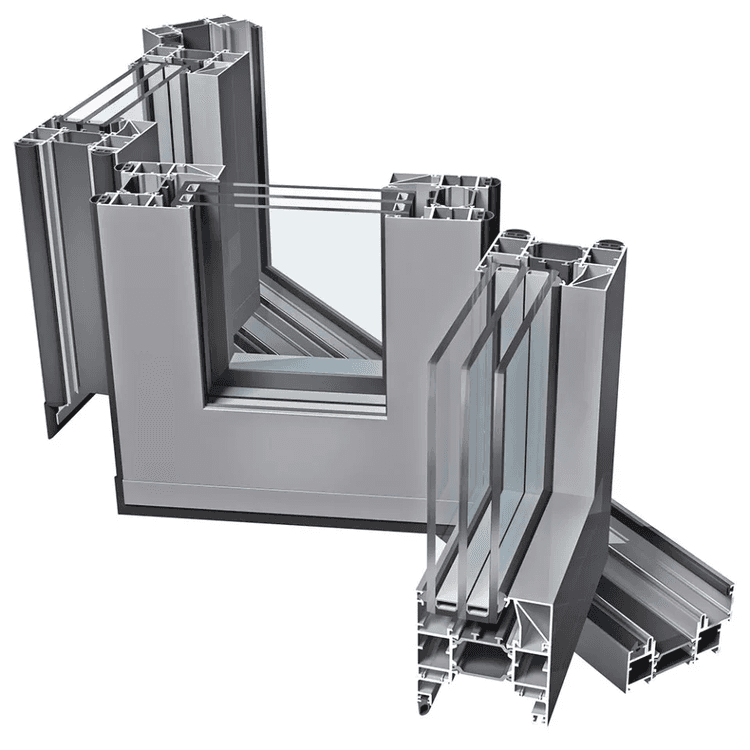

Drzwi przesuwne PE78N FOLD

Charakterystyka

Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych.

• konstrukcja profili współpłaszczyznowych (luz wrębowy - 18 mm)
• listwy przyszybowe do rowka w standardzie Euro
• profilowane przekładki termiczne o szerokości 34 mm
• łatwe połączenie drzwi z witryną za pomocą specjalnie zaprojektowanych, kompatybilnych profili
• skrzydła drzwi zlicowane z ościeżnicą
• możliwość wykonywania konstrukcji o dużych gabarytach
• wiele połączeń narożnych
• duża swoboda w doborze różnego rodzaju okuć
• różne warianty izolacyjności termicznej, w zależności od zastosowanych wkładów izolacyjnych: PE78N+, PE78NHI

Parametry techniczne

Kształtowniki aluminiowe
EN AW-6060 T66 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1

Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2

Głębokość ościeżnicy
78 mm

Głębokość skrzydła
78 mm

Maksymalne wymiary skrzydła
L 1400 x H 3000 mm

Maksymalna waga skrzydła
280 kg

Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubości: 17 - 61 mm

Przepuszczalność powietrza
klasa 4

Wodoszczelność
1050Pa

Odporność na obciążenie wiatrem
klasa C2/B3

Izolacyjność termiczna
dla PE78N: Uf od 2,1 W/m2K, Ud od 1,1 W/m2K (obliczono dla drzwi: L 1230 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa)
dla PE78NHI: Uf od 1,5 W/m2K, Ud = 0,93 W/m2K (obliczono dla drzwi: L 1230 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa)

Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna - wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.

Odporność na włamanie
klasa RC2, RC3 wg PN - EN 1627

Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1
